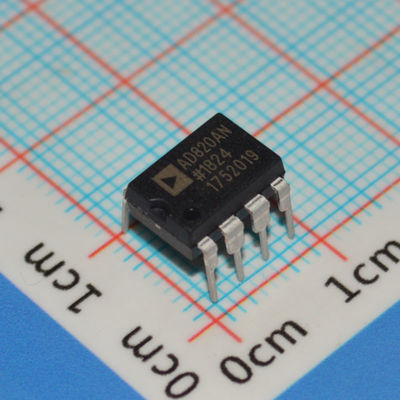

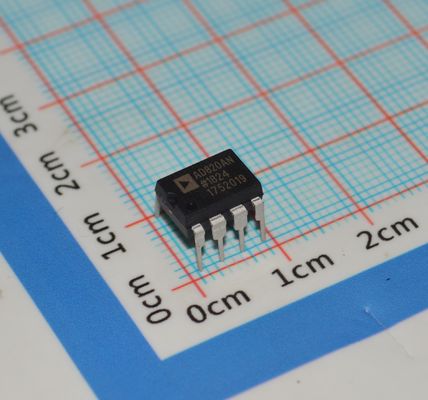

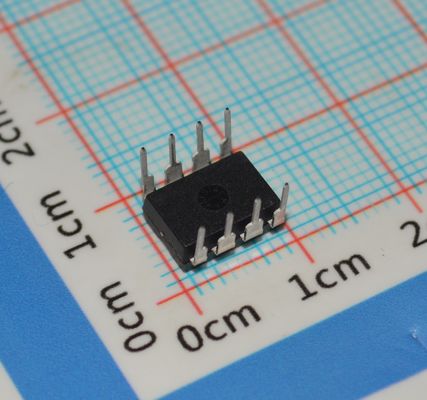

AD820AN Op-Amp 5MHz BW 16V/µs Slew Catu Tunggal/Ganda Arus Rendah 1.8mA Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Tingkat Industri

AD820AN Op-Amp 5MHz BW 16V/μs Slew Single/Dual Supply Low 1.8mA Current Rail-to-Rail Out -40°C~125°C 8-Pin DIP/SOIC Industrial Grade

Fitur

Operasi pasokan tunggal yang sebenarnya

Pergeseran output dari rel ke rel

Kisaran tegangan masukan meluas di bawah tanah

Kapasitas pasokan tunggal dari 5 V hingga 30 V

Kemampuan dual-suplai dari ±2,5 V hingga ±15 V

Penggerak beban yang sangat baik

Penggerak beban kapasitif hingga 350 pF

Arus output minimum 15 mA

Kinerja AC yang sangat baik untuk daya rendah

800 μA arus diam maksimum

Jangkauan bandwidth unit-gain: 1,8 MHz

Kecepatan gerak 3 V/μs

Kinerja DC yang sangat baik

800 μV tegangan input offset maksimum

2 μV/°C drift tegangan offset khas

25 pA arus bias input maksimum

Kebisingan rendah: 13 nV/√Hz @ 10 kHz

Aplikasi

Instrumen presisi bertenaga baterai

Pramper fotodioda

Filter aktif

Sistem pengambilalihan data 12-bit sampai 14-bit

Instrumen medis

Referensi daya rendah dan regulator

Deskripsi

AD820 adalah presisi, daya rendah FET input op amp yang dapat beroperasi dari satu pasokan dari 5 V hingga 36 V, atau dual pasokan dari ± 2,5 V hingga ± 18 V. Ini memiliki kemampuan satu pasokan sejati,dengan rentang tegangan masukan yang membentang di bawah rel negatif, memungkinkan AD820 untuk mengakomodasi sinyal masukan di bawah tanah dalam mode pasokan tunggal.

Tegangan offset maksimum 800 μV, drift tegangan offset 2 μV/°C, arus bias input khas di bawah 25 pA, dan kebisingan tegangan input rendah memberikan presisi dc dengan impedansi sumber hingga 1 GΩ. 1.8 MHz bandwidth unit gain, -93 dB THD pada 10 kHz, dan 3 V/μs slew rate disediakan untuk arus pasokan rendah 800 μA. AD820 menggerakkan hingga 350 pF beban kapasitif langsung dan memberikan arus output minimum 15 mA.Hal ini memungkinkan amplifier untuk menangani berbagai kondisi bebanKombinasi kinerja AC dan DC ini, ditambah dengan kemampuan drive beban yang luar biasa, menghasilkan amplifier yang sangat serbaguna untuk pengguna satu pasokan.

AD820 tersedia dalam dua kelas kinerja. Kelas A dan B dinilai dalam kisaran suhu industri dari -40 ° C hingga +85 ° C. AD820 ditawarkan dalam tiga pilihan paket 8 timbal:plastik DIP (PDIP), permukaan mount (SOIC) dan (MSOP).
