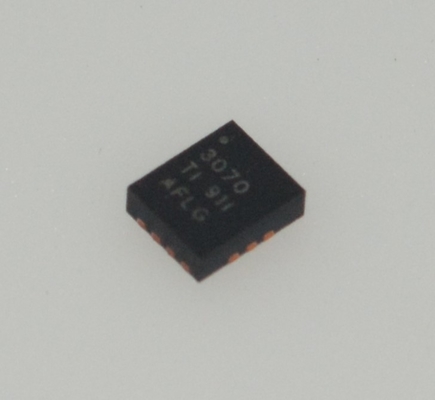

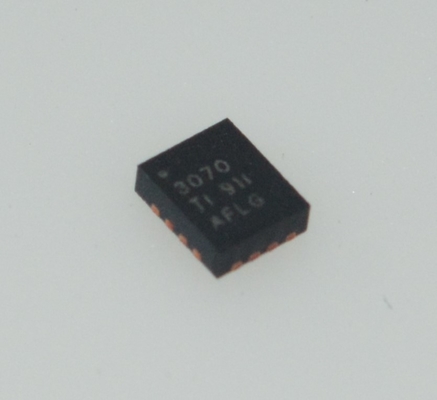

TPS63070RNMR Buck-Boost 96% Efisiensi 2-16V In 5A Puncak Keluaran yang Dapat Disesuaikan 25µA IQ 2.5x3mm QFN Mode Hemat Daya Tetap 5V/3.3V

TPS63070RNMR Buck-Boost 96% Eff 2-16V In 5A Puncak Keluar yang Dapat Disesuaikan 25µA IQ 2.5x3mm QFN Tetap 5V/3.3V Mode Hemat Daya

Fitur

 • Rentang Tegangan Masukan: 2.0V hingga 16V

• Rentang Tegangan Keluaran: 2.5V hingga 9V

• Hingga 95% Efisiensi

• +/-1% akurasi dc dalam mode PWM

• +3%/-1% akurasi dc dalam mode PFM

• Arus Keluaran 2A dalam Mode Buck

• Arus Keluaran 2A dalam Mode Boost (VIN=4V;Vout=5V)

• Input ENABLE yang tepat memungkinkan – penguncian tegangan rendah yang ditentukan pengguna – pengurutan yang tepat

• Transisi Otomatis Antara Mode Step-Down dan Boost

• Arus Diam Perangkat Khas: 50μA

• Opsi Tegangan Keluaran Tetap dan Dapat Disesuaikan

• Opsi Pelepasan Keluaran

• Mode Hemat Daya untuk Peningkatan Efisiensi pada Daya Keluaran Rendah

• Operasi Frekuensi Tetap Paksa pada 2.4MHz dan Opsi Sinkronisasi

• Output Power Good

• VSEL cukup memungkinkan perubahan tegangan keluaran

• Putuskan Beban Selama Shutdown

• Perlindungan Suhu Berlebih

• Perlindungan Tegangan Lebih Masukan / Keluaran

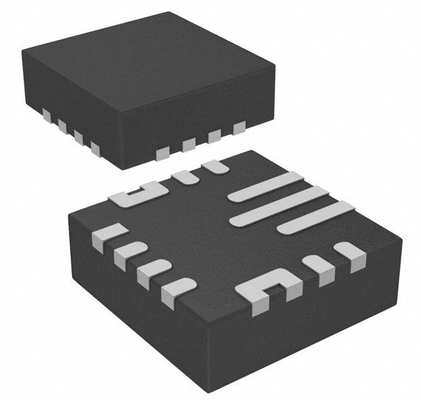

• Tersedia dalam Paket QFN

Aplikasi

• Aplikasi Dual Li-Ion

• Peralatan Pengukur Industri

• DSC dan Camcorder

• Komputer Notebook

• Perangkat UltraMobile PC dan Perangkat Internet Seluler

• Produk Medis Pribadi

Deskripsi

TPS6307x adalah konverter buck-boost arus rendah, efisiensi tinggi yang cocok untuk aplikasi di mana tegangan masukan dapat lebih tinggi atau lebih rendah dari tegangan keluaran. Arus keluaran dapat mencapai setinggi 2A dalam mode boost dan dalam mode buck. Konverter buck-boost didasarkan pada pengontrol modulasi lebar pulsa (PWM) frekuensi tetap menggunakan penyearah sinkron untuk mendapatkan efisiensi maksimum. Pada arus beban rendah, konverter memasuki Mode Hemat Daya untuk mempertahankan efisiensi tinggi pada rentang arus beban yang luas. Konverter dapat dinonaktifkan untuk meminimalkan pengurasan baterai. Selama shutdown, beban diputuskan dari baterai. Perangkat ini tersedia dalam paket QFN 2.5mmx3mm.

INFORMASI

Gambar
