TLE2426IDR IC Referensi Ground Virtual Presisi dengan Akurasi ±0.05% Output 1mA Input Lebar 1.4V hingga 40V TC Rendah (35ppm/°C) dan Perlindungan Hubung Singkat untuk Sistem Catu Daya Tunggal

TLE2426IDR IC Referensi Ground Virtual Presisi dengan Akurasi ±0,05% Output 1mA Input Lebar 1.4V hingga 40V TC Rendah (35ppm/anddeg;C) dan Perlindungan Hubungan Singkat untuk Sistem Catu Daya Tunggal

andnbsp;

Fitur

Ground Virtual 1/2 VI untuk Sistem Analog

Paket 3-terminal TO-226AA Mandiri

Operasi Daya Mikro...170 danmicro;A Tipikal, VI = 5 V

Rentang VI Lebar...4 V hingga 40 V

Kemampuan Arus-Output Tinggi

andnbsp; andminus; Sumber...20 mA Tipikal

andnbsp; andminus; Tenggelam...20 mA Tipikal

Regulasi Output Sangat Baik

andminus; andminus;45 danmicro;V Tipikal pada IO = 0 hingga andminus;10 mA

andminus; +15 danmicro;V Tipikal pada IO = 0 hingga +10 mA

Output Impedansi Rendah...0,0075 Ω Tipikal

Pin Pengurangan Noise (Hanya Paket D, JG, dan P)

andnbsp;

Aplikasi

1. Sirkuit op-Amp catu daya tunggal
Menghasilkan ground virtual (VCC/2) untuk penguat operasional catu daya tunggal (misalnya TLE202x, seri TLV), menghilangkan kebutuhan akan catu daya ganda.
Kasus Penggunaan Tipikal: Pengkondisian sinyal, antarmuka sensor, pra-penguatan audio.

2. Sistem Akuisisi Data (DAQ)
Menyediakan referensi mid-rail yang stabil untuk sirkuit ADC/DAC, memungkinkan ayunan sinyal bipolar (misalnya +2.5V dari catu daya tunggal 5V).
Kasus Penggunaan Tipikal: Sensor industri, instrumen biomedis.

3. Perangkat Portabel/Bertenaga Baterai
Arus diam rendah (400uA) dan rentang tegangan input yang lebar (1.4V hingga 40v) membuatnya ideal untuk aplikasi bertenaga baterai dengan fluktuasi tegangan.
Kasus Penggunaan Tipikal: Meter genggam, node sensor nirkabel.

4. Elektronik Otomotif
Berkualifikasi AEC-Q100 untuk kinerja yang andal di lingkungan suhu tinggi dan getaran tinggi, cocok untuk manajemen daya kendaraan dan pemrosesan sinyal sensor.

5. Peralatan Uji danamp; Pengukuran
Akurasi tinggi (+0,05%) dan drift suhu rendah (35ppm/anddeg;C) memastikan referensi tegangan yang stabil dalam multimeter, osiloskop, dan instrumen presisi lainnya.

andnbsp;

Deskripsi

Dalam aplikasi pengkondisian sinyal yang menggunakan sumber daya tunggal, tegangan referensi yang sama dengan setengah dari tegangan suplai diperlukan untuk terminasi semua ground sinyal analog. Texas Instruments menghadirkan ground virtual presisi yang tegangan outputnya selalu sama dengan setengah dari tegangan input, TLE2426 andldquo;pemisah rel.andrdquo;

Kombinasi unik dari penguat operasional berkinerja tinggi, daya mikro, dan pembagi yang dipangkas presisi pada satu chip silikon menghasilkan rasio VO/VI yang tepat sebesar 0,5 sambil menenggelamkan dan menyumberkan arus. TLE2426 menyediakan output impedansi rendah dengan kemampuan tenggelam dan sumber 20 mA sambil menarik kurang dari 280andmicro;A arus suplai di seluruh rentang input penuh 4V hingga 40V. Seorang desainer tidak perlu membayar harga dalam hal ruang papan untuk ground sinyal konvensional yang terdiri dari resistor, kapasitor, penguat operasional, dan referensi tegangan. Kinerja dan presisi TLE2426 tersedia dalam paket LP 3-terminal yang mudah digunakan dan hemat ruang. Untuk peningkatan kinerja, paket 8-pin opsional menyediakan pin pengurangan noise. Dengan penambahan kapasitor eksternal (CNR), noise puncak-ke-puncak berkurang sementara penolakan riak saluran ditingkatkan.

Toleransi output awal untuk sistem 5-V atau 12-V tunggal lebih baik dari 1% dengan 3,6% di seluruh rentang input 40-V penuh. Penolakan riak melebihi 12 bit akurasi. Apakah aplikasinya untuk front end akuisisi data, terminasi sinyal analog, atau hanya referensi tegangan presisi, TLE2426 menghilangkan sumber utama kesalahan sistem.

andnbsp;

INFORMASI

andnbsp;

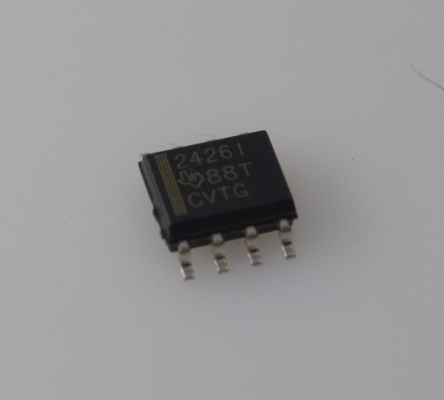

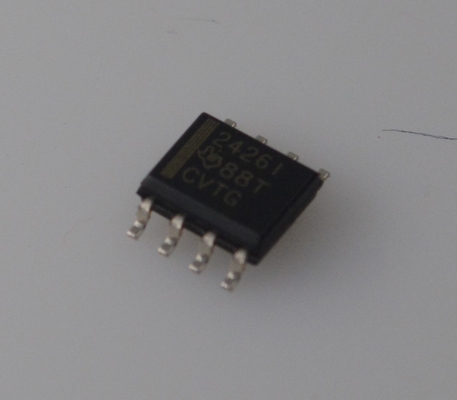

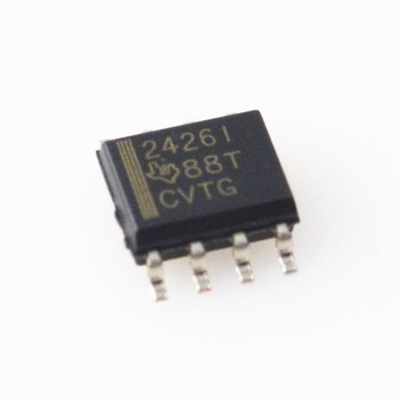

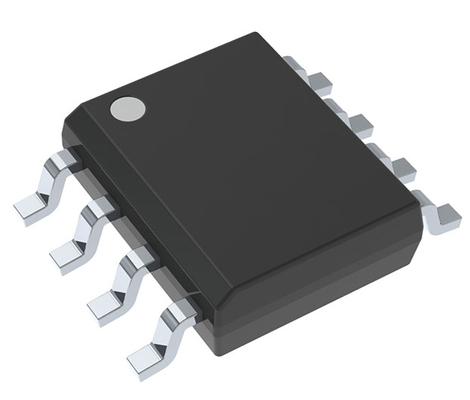

Gambar
