TLE2064IDR Presisi Quad JFET-Input Op-Amp dengan Bandwidth 10MHz Laju Slew 45V/µs Kebisingan Rendah (16nV/√Hz) Catu Daya ±2V hingga ±20V Tahan EMI and Tingkat Otomotif untuk Pengkondisian Sinyal Kecepatan Tinggi

TLE2064IDR Presisi Quad Op-Amp Input JFET dengan Bandwidth 10MHz Laju Slew 45V/andmicro;s Kebisingan Rendah (16nV/andradic;Hz) andplusmn;2V hingga andplusmn;20V Catu Daya EMI Diperkeras and Tingkat Otomotif untuk Pengkondisian Sinyal Kecepatan Tinggi

andnbsp;

Fitur

andbull; 2andtimes; Bandwidth (2MHz) dari Op-Amp TL06x dan TL03x

andbull; Arus catu daya rendah: 290andmu;A/Ch (tipikal)

andbull; Pemangkasan tegangan offset on-chip untuk peningkatan kinerja DC

andbull; Drive output tinggi, ditentukan ke beban 100Ω

andbull; Tingkat kebisingan lebih rendah daripada generasi sebelumnya dari BiFET daya rendah

andnbsp;

Aplikasi

andbull; Kontrol mesin digital otoritas penuh

andbull; Unit kontrol penerbangan

andbull; Modul input analog

andnbsp;

Deskripsi

Seri TLE206x dari op-amp input JFET daya rendah menggandakan bandwidth dari keluarga BiFET TL06x dan TL03x generasi sebelumnya tanpa secara signifikan meningkatkan konsumsi daya. Proses Texas Instruments Excalibur juga memberikan tingkat kebisingan yang lebih rendah daripada TL06x dan TL03x. Pemangkasan tegangan offset Zener on-chip menghasilkan nilai presisi untuk aplikasi yang digabungkan secara dc. Perangkat TL206x kompatibel dengan pin dengan BiFET Texas Instruments lainnya, karena perangkat tersebut dapat digunakan untuk menggandakan bandwidth dari rangkaian TL06x dan TL03x atau untuk mengurangi konsumsi daya dari rangkaian TL05x, TL07x, dan TL08x hingga hampir 90%.

Op-amp BiFET menawarkan impedansi input yang lebih tinggi dari transistor input JFET, tanpa mengorbankan drive output yang terkait dengan penguat bipolar. Fitur perangkat ini dirancang untuk berinteraksi dengan sensor impedansi tinggi atau sinyal ac tingkat rendah. Perangkat ini juga memiliki respons ac yang lebih baik daripada perangkat bipolar atau CMOS yang memiliki konsumsi daya yang sebanding. Keluarga TLE206x menampilkan rangkaian drive output tinggi yang mampu menggerakkan beban 100Ω pada catu daya serendah andplusmn;5V. Hal ini membuat mereka sangat cocok untuk menggerakkan beban transformator dalam modem dan aplikasi lain yang membutuhkan karakteristik ac yang baik, daya rendah, dan drive output tinggi.

Karena op-amp BiFET dirancang untuk digunakan dengan catu daya ganda, perawatan harus dilakukan untuk mengamati batas tegangan input mode umum dan ayunan output saat beroperasi dari catu daya tunggal. Pemberian bias DC dari sinyal input diperlukan dan beban harus diakhiri ke simpul ground virtual pada pertengahan catu daya. Generator ground virtual terintegrasi Texas Instruments TLE2426 berguna saat mengoperasikan penguat BiFET dari catu daya tunggal.

TLE206x sepenuhnya ditentukan pada andplusmn;15V dan andplusmn;5V. Untuk pengoperasian dalam sistem tegangan rendah atau catu daya tunggal, keluarga op-amp LinCMOS Texas Instruments (awalan TLC- dan TLV-) direkomendasikan. Saat berpindah dari penguat BiFET ke CMOS, perhatian khusus harus diberikan pada persyaratan laju slew dan bandwidth serta pembebanan output. Op-amp CMOS Texas Instruments TLV2432 dan TLV2442 adalah pilihan yang sangat baik untuk dipertimbangkan.

andnbsp;

INFORMASI

andnbsp;

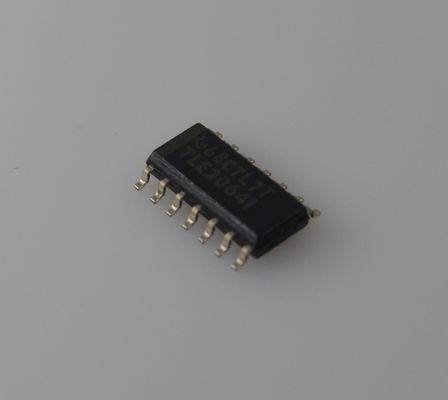

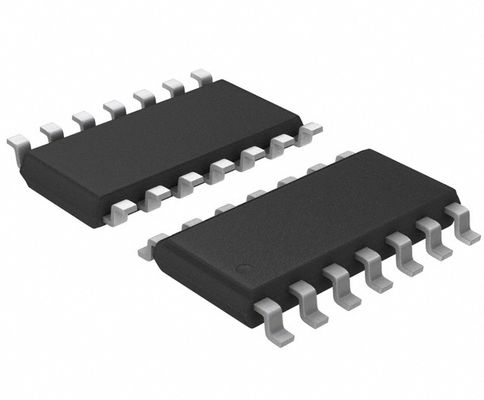

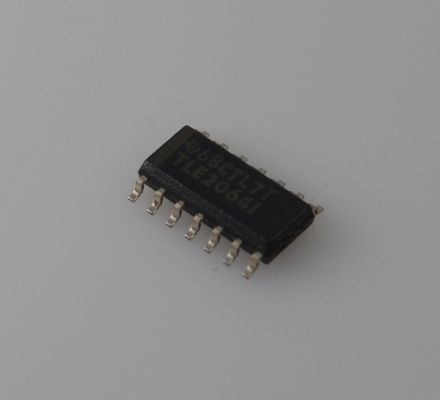

Gambar

andnbsp;

andnbsp;
