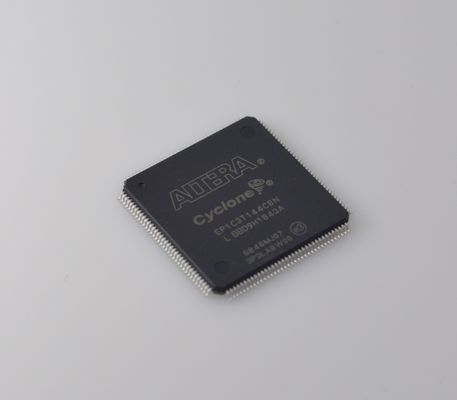

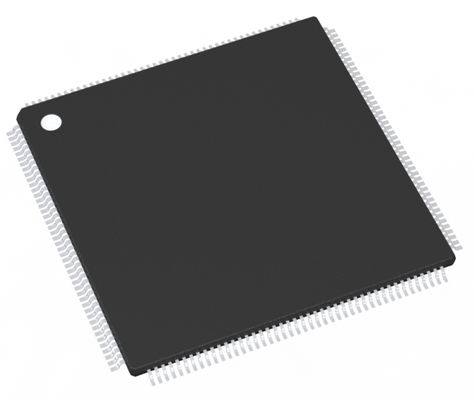

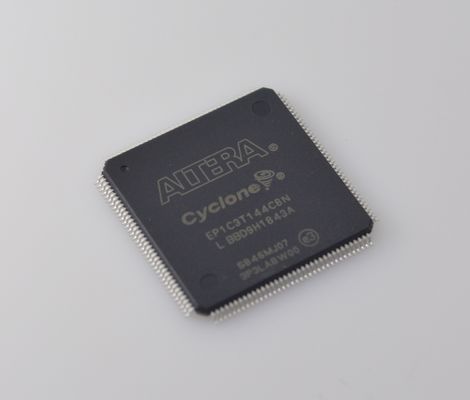

EP1C3T144C8N Cyclone FPGA dengan 2.910 LEs 144-Pin TQFP 3.3V Operasi On-Chip PLL Low-Cost and Flexible I/O untuk Embedded Control and Prototyping

FPGA Cyclone EP1C3T144C8N dengan 2.910 LE, 144-Pin TQFP, Operasi 3.3V, PLL On-Chip, I/O Biaya Rendah & Fleksibel untuk Kontrol Tertanam & Prototyping

Fitur

■ 2.910 hingga 20.060 LE, lihat Tabel 1–1

■ Hingga 294.912 bit RAM (36.864 byte)

■ Mendukung konfigurasi melalui perangkat konfigurasi serial berbiaya rendah

■ Dukungan untuk standar I/O LVTTL, LVCMOS, SSTL-2, dan SSTL-3

■ Dukungan untuk standar PCI 66- dan 33-MHz, 64- dan 32-bit

■ Dukungan I/O LVDS berkecepatan tinggi (640 Mbps)

■ Dukungan I/O LVDS berkecepatan rendah (311 Mbps)

■ Dukungan I/O RSDS 311-Mbps

■ Hingga dua PLL per perangkat menyediakan penggandaan clock dan pergeseran fase

■ Hingga delapan jalur clock global dengan enam sumber daya clock tersedia per baris blok array logika (LAB)

■ Dukungan untuk memori eksternal, termasuk DDR SDRAM (133 MHz), FCRAM, dan SDRAM laju data tunggal (SDR)

■ Dukungan untuk beberapa inti kekayaan intelektual (IP), termasuk fungsi Alteraandreg; MegaCoreandreg; dan megafungsi Program Mitra Altera Megafunctions (AMPPSM).

Deskripsi

Perangkat Cycloneandreg; berisi arsitektur berbasis baris dan kolom dua dimensi untuk mengimplementasikan logika khusus. Interkoneksi kolom dan baris dengan berbagai kecepatan menyediakan interkoneksi sinyal antara LAB dan blok memori tertanam.

Array logika terdiri dari LAB, dengan 10 LE di setiap LAB. LE adalah unit logika kecil yang menyediakan implementasi fungsi logika pengguna yang efisien. LAB dikelompokkan menjadi baris dan kolom di seluruh perangkat. Perangkat Cyclone berkisar antara 2.910 hingga 20.060 LE.

Blok M4K RAM adalah blok memori port ganda sejati dengan 4K bit memori ditambah paritas (4.608 bit). Blok-blok ini menyediakan memori port ganda sejati khusus, port ganda sederhana, atau port tunggal hingga lebar 36-bit pada kecepatan hingga 250 MHz. Blok-blok ini dikelompokkan menjadi kolom di seluruh perangkat di antara LAB tertentu. Perangkat Cyclone menawarkan antara 60 hingga 288 Kbit RAM tertanam.

Setiap pin I/O perangkat Cyclone diberi makan oleh elemen I/O (IOE) yang terletak di ujung baris dan kolom LAB di sekitar tepi perangkat. Pin I/O mendukung berbagai standar I/O tunggal dan diferensial, seperti standar PCI 66- dan 33-MHz, 64- dan 32-bit dan standar I/O LVDS hingga 640 Mbps. Setiap IOE berisi buffer I/O dua arah dan tiga register untuk mendaftarkan sinyal input, output, dan output-enable. Pin DQS, DQ, dan DM serbaguna bersama dengan rantai penundaan (digunakan untuk menyelaraskan fase sinyal DDR) menyediakan dukungan antarmuka dengan perangkat memori eksternal seperti perangkat DDR SDRAM, dan FCRAM pada kecepatan hingga 133 MHz (266 Mbps).

Perangkat Cyclone menyediakan jaringan clock global dan hingga dua PLL. Jaringan clock global terdiri dari delapan jalur clock global yang menggerakkan seluruh perangkat. Jaringan clock global dapat menyediakan clock untuk semua sumber daya di dalam perangkat, seperti IOE, LE, dan blok memori. Jalur clock global juga dapat digunakan untuk sinyal kontrol. PLL Cyclone menyediakan clocking serbaguna dengan penggandaan clock dan pergeseran fase serta output eksternal untuk dukungan I/O diferensial berkecepatan tinggi.
