AK5703EN 24-Bit 192kHz Stereo ADC dengan Low Noise High SNR (114dB) Mic Preamp Digital AGC I2S Interface and Low Power untuk Pro Audio and IoT

AK5703EN ADC Stereo 24-Bit 192kHz dengan Kebisingan Rendah SNR Tinggi (114dB) Mic Preamp Antarmuka I2S AGC Digital and Daya Rendah untuk Pro Audio and IoT

andnbsp;

FITUR

1. Fungsi Perekaman

andnbsp; - ADC 4-Saluran

andnbsp; - Input Full-differential atau Single-ended

andnbsp; - Penguat Mikrofon (+36dB/+30dB/+24dB/+18dB/+15dB/+12dB/+8dB/0dB)

andnbsp; - Tegangan Input: 1.8Vpp@AVDD=3.0V (= 0.6 x AVDD)

andnbsp; - Kinerja ADC:

andnbsp; andnbsp; S/(N+D): 85dB, DR, S/N: 96dB@MGAIN=0dB, Input Single-ended

andnbsp; andnbsp; S/(N+D): 78dB, DR, S/N: 83dB@MGAIN=+30dB, Input Full Differential

andnbsp; - HPF Digital untuk pembatalan DC-offset (fc=3.4Hz@fs=44.1kHz)

andnbsp; - Koreksi Sensitivitas Mikrofon (+3dB  3dB, Langkah 0.75dB)

andnbsp; - ALC Digital (Automatic Level Control)

andnbsp; - Volume Digital Input (+36dB  52.5dB, Langkah 0.375dB, Mute)

andnbsp; - Penundaan Data Output yang Dapat Diprogram

andnbsp; Waktu Tunda: 0 hingga 64/64fs (Langkah 1/64fs)

2. Frekuensi Sampling:

andnbsp; - Mode Slave PLL (pin BICK): 8kHz  48kHz

andnbsp; - Mode Slave PLL (pin MCKI): 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

andnbsp; - Mode Master PLL: 8kHz, 11.025kHz, 12kHz, 16kHz, 22.05kHz, 24kHz, 32kHz, 44.1kHz, 48kHz

andnbsp; - Mode Master/Slave EXT: 8kHz  48kHz (256fs), 8kHz  24kHz (512fs), 8kHz  12kHz (1024fs)

3. Jam Input PLL:

andnbsp; - Pin MCKI: 27MHz, 26MHz, 24MHz, 19.2MHz, 13.5MHz, 13MHz, 12.288MHz, 12MHz, 11.2896MHz

andnbsp; - Pin BICK: 32fs/64fs

4. Mode Master/Slave

5. Format Antarmuka Audio: MSB First, komplemen 2 - 24/16-bit MSB dibenarkan, 24/16-bit I2S, Mode TDM

6. P I/F: Kontrol Serial 3-kabel atau Bus I2C (Ver 1.0, Mode 400kHz)

7. Catu Daya:

andnbsp; - AVDD: 2.4 ~ 3.6V

andnbsp; - DVDD: 1.6 ~ 1.98V

andnbsp; - TVDD: 1.6 atau (DVDD-0.2) ~ 3.6V

8. Arus Catu Daya: 9.0mA (Mode Slave EXT)

9. Ta = 30  85C

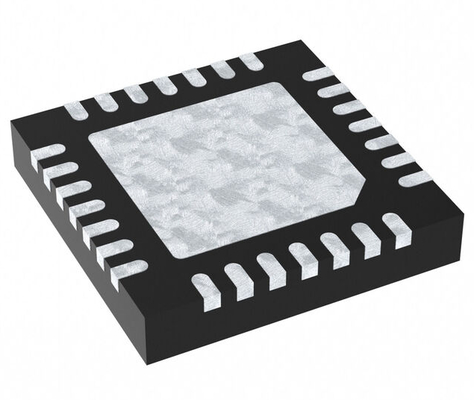

10. Paket: 28pin QFN (4mm x 4mm, pitch 0.4mm)

andnbsp;

DESKRIPSI

AK5703 adalah konverter A/D 4-saluran 24-bit dengan penguat mikrofon yang dapat diprogram dan rangkaian ALC (Automatic Level Control). Ini dirancang untuk aplikasi array mikrofon konsumen. PLL terintegrasi beroperasi dari berbagai macam jam, memungkinkan fleksibilitas desain yang tinggi. Output daya mikrofon disertakan untuk membiaskan mikrofon eksternal. Rentang dinamis yang luas dicapai, pada 83dB dengan pengaturan penguatan mikrofon +30dB. AK5703 dikemas dalam paket QFN 28-pin yang hemat ruang.

andnbsp;

APLIKASI

Peralatan Audio Profesional

Perangkat perekam (perekam portabel, perekam audio digital)

Array mikrofon (sistem konferensi, perangkat pengenalan suara)

Mixer and antarmuka audio (peralatan audio USB/Case

consumer Audio Products

Headphone/mikrofon USB kelas atas (gaming, live streaming, pembuatan konten)

Speaker pintar (pengambilan suara fidelitas tinggi)

Pemutar musik portabel (dukungan audio Hi-Res)

Perangkat Interaksi Suara and loT

Sistem rumah pintar (asisten suara, hub pintar)

Sistem suara dalam mobil (pengurangan kebisingan, pengambilan jarak jauh)

Mikrofon nirkabel (mikrofon karaoke, mikrofon streaming)

Sistem Penyiaran and Konferensi

Mikrofon konferensi (pengambilan omnidirectional/directional)

Perekaman kelas siaran (podcasting, radio)

andnbsp;

INFORMASI

andnbsp;

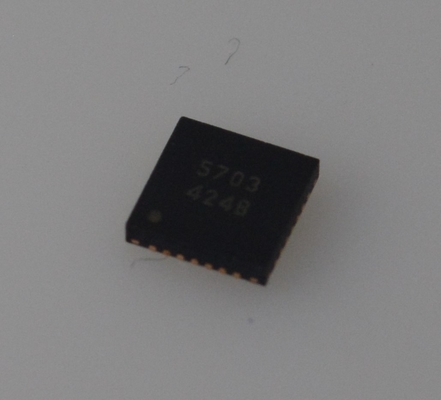

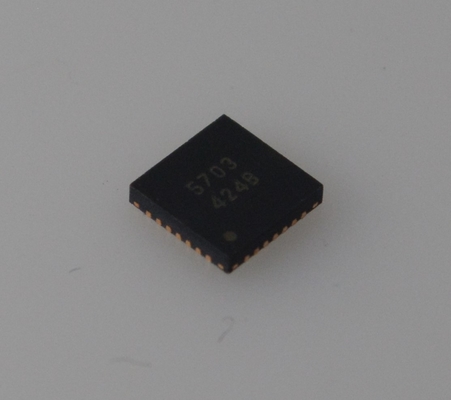

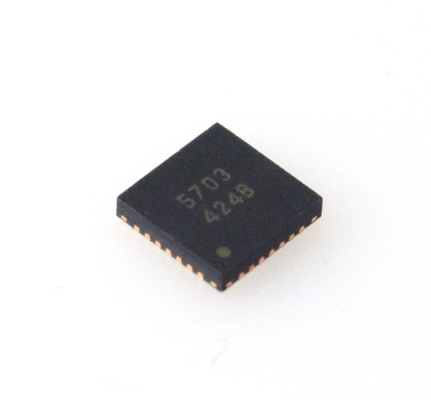

Gambar
