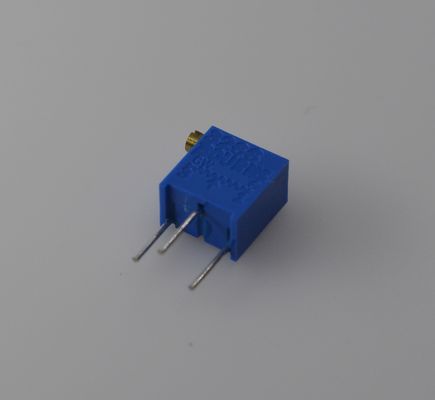

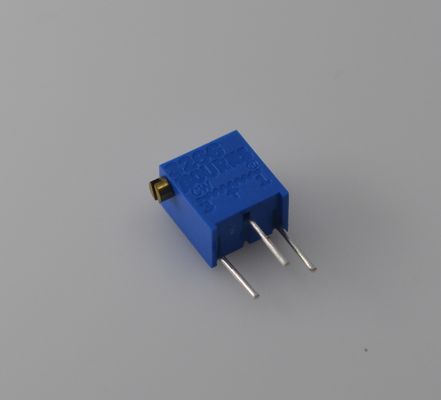

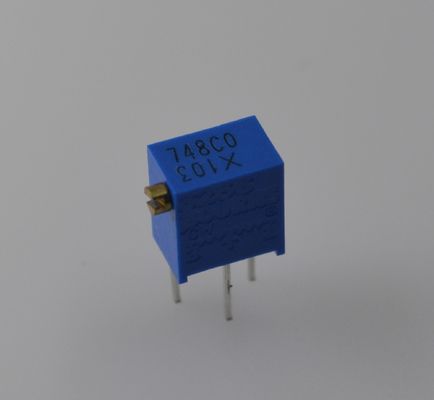

3266X-1-103LF 10KΩ Trimpot 1/4W Daya 300V Peringkat ±10% Toleransi Konstruksi Cermet Pemasangan PC Penyesuaian Andal untuk Sirkuit Presisi

3266X-1-103LF 10KΩ Trimpot 1/4W Daya 300V Rating ± 10% Toleransi Cermet Konstruksi PC Mount Pengaturan yang andal untuk sirkuit presisi

Fitur

■ Multiturn / Cermet / Industri / Disegel

■ Standoff memungkinkan pencucian papan PC secara menyeluruh

■ Kemasan pita dan gulungan tersedia

■ Versi yang sesuai dengan RoHS* tersedia

Deskripsi

Karakteristik Listrik

Jangkauan Resistensi Standar... 10 ohm sampai 1 megohm (lihat tabel resistensi standar)

Resistensi Toleransi............. ± 10% std.

Absolute Minimum Resistance............................ 1 % atau 2 ohm maksimal (mana yang lebih besar)

Variasi Resistensi Kontak...................3.0 % atau 3 ohm maksimal (mana yang lebih besar)

Pengelompokan Voltage Divider... ± 0,02 %

Rheostat... ± 0,05 %

Resolusi....................................... Isolasi tak terbatas

Resistensi 500 VDC 1000 megohm min.

Kekuatan Dielektrik Tingkat Laut... 600 VAC 80,000

Kaki 250 VAC Efektif Perjalanan 12 belokan nom.

Karakteristik Lingkungan

Daya nominal (maksimal 300 volt) 70 °C...................0.25 watt

125 °C 0 watt

Kisaran suhu....-55 °C sampai +125 °C

Koefisien suhu....±100 PPM/°C

Uji segel... 85 °C

Kelembaban.........Metoda MIL-STD-202 103

96 jam (2% ΔTR, 10 Megohms IR)

Getaran.......30 G (1 % ΔTR; 1 % ΔVR)

Shock..........100 G (1 % ΔTR; 1 % ΔVR)

Pemuatan Hidup....1,000 jam 0,25 watt 70 °C (3 % ΔTR; 3 % CRV)

Durasi Rotasi: 200 siklus (4 % ΔTR; 3 % atau 3 ohm, mana yang lebih besar, CRV)

Karakteristik Fisik

Torsi3.0 oz-in.

Max. Hentikan Mekanis.....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

Terminal........................... Pin yang dapat dilas

Berat...............0.015 oz.

Penandaan..........merek dagang produsen, kode resistensi, diagram kabel, kode tanggal, nomor model dan gaya produsen

Wiper...... 50% (TR aktual) ± 10%

Kemampuan terbakar... UL 94V-0

Kemasan standar...... 50 pcs. per tabung

Alat penyesuaian... H-90

Aplikasi

Elektronik Industri
Kalibrasi parameter papan kontrol PLC

Sirkuit pengkondisian sinyal sensor
Pengaturan titik nol instrumen industri

Elektronik Konsumen
Penyesuaian nada/volume peralatan audio

Pengaturan parameter papan kontrol peralatan rumah tangga

Kontrol kecerahan pencahayaan LED

Peralatan Komunikasi
Pencocokan sirkuit RF stasiun pangkalan

Pengaturan tingkat sinyal perangkat jaringan

Uji and Pengukuran
Kalibrasi peralatan uji laboratorium

Pengaturan kompensasi probe osiloskop

Elektronik Otomotif
Pengaturan sistem hiburan di dalam kendaraan

Pengaturan parameter modul kontrol tubuh
