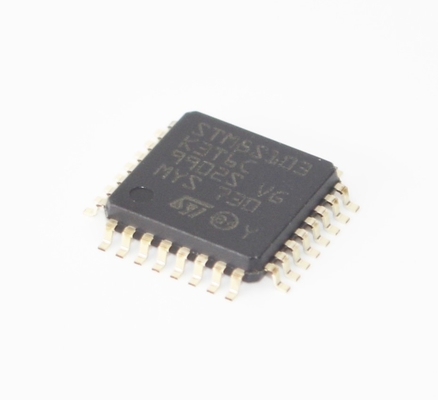

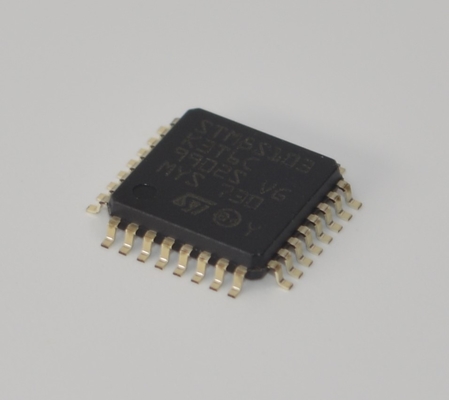

STM8S103K3T6C MCU 8-bit 16MHz 8KB Flash 1KB RAM 10-bit ADC 3 Timer UART/SPI/I2C 2.95-5.5V 20-pin TSSOP

STM8S103K3T6C 8-bit MCU 16MHz 8KB Flash 1KB RAM 10-bit ADC 3 Timer UART/SPI/I2C 2.95-5.5V 20-pin TSSOP

Fitur

Inti

• 16 MHz canggih STM8 inti dengan arsitektur Harvard dan pipa 3-tahap

• Set instruksi yang diperluas

Kenangan

• Memori program: 8 Kbyte Flash; penyimpanan data 20 tahun pada 55 °C setelah 10 kcycle

• Memori data: 640 byte data EEPROM; daya tahan 300 kcycle

• RAM: 1 Kbyte

Jam, reset dan manajemen pasokan

• Tegangan operasi 2,95 sampai 5,5 V

• Kontrol jam yang fleksibel, 4 sumber jam utama

Osilator resonansi kristal bertenaga rendah

Masukan jam eksternal

️ RC 16 MHz internal yang dapat dikontrol oleh pengguna

¢ RC internal bertenaga rendah 128 kHz

• Sistem keamanan jam dengan monitor jam

• Pengelolaan energi:

Mode daya rendah (tunggu, aktif-henti, berhenti)

¢ Menutup jam perifer secara individual

• Aktif secara permanen, konsumsi daya rendah

Pengelolaan Interupsi

• Pengontrol gangguan bersarang dengan 32 gangguan

• Hingga 27 gangguan eksternal pada 6 vektor

Timer

• Advanced control timer: 16-bit, 4 saluran CAPCOM, 3 output komplementer, pemasangan waktu mati dan sinkronisasi fleksibel

• 16-bit general purpose timer, dengan 3 saluran CAPCOM (IC, OC atau PWM)

• 8-bit dasar timer dengan 8-bit prescaler

• Timer bangun otomatis

• Penjaga jendela dan timer penjaga independen

Antarmuka Komunikasi

• UART dengan output jam untuk operasi sinkron, SmartCard, IrDA, mode master LIN

• Antarmuka SPI hingga 8 Mbit/s

• Antarmuka I2C hingga 400 kbit/s

Konverter analog ke digital (ADC)

• 10-bit, ± 1 LSB ADC dengan hingga 5 saluran multipleks, mode scan dan watchdog analog

I/O

• Hingga 28 I/O pada paket 32 pin termasuk 21 output sink tinggi

• Desain I/O yang sangat kuat, tahan terhadap injeksi arus

ID unik

• Kunci unik 96-bit untuk setiap perangkat

Deskripsi

Mikrokontroler 8-bit STM8S103F2/x3 menawarkan memori program Flash 8 Kbyte, ditambah EEPROM data sejati terintegrasi.Manual referensi keluarga mikrokontroler STM8S (RM0016) mengacu pada perangkat dalam keluarga ini sebagaiMereka memberikan manfaat berikut: kinerja, ketahanan, dan biaya sistem yang lebih rendah.

Kinerja dan ketahanan perangkat dijamin oleh inti canggih dan periferal yang dibuat dalam teknologi mutakhir, frekuensi jam 16 MHz, I / O yang kuat,Anjing pengawas independen dengan sumber jam terpisah, dan sistem keamanan jam.

Biaya sistem berkurang berkat EEPROM data sejati terintegrasi untuk hingga 300 k siklus menulis / menghapus dan tingkat integrasi sistem yang tinggi dengan osilator jam internal,Watchdog dan brown-out reset.

Dokumentasi lengkap ditawarkan serta berbagai pilihan alat pengembangan.
