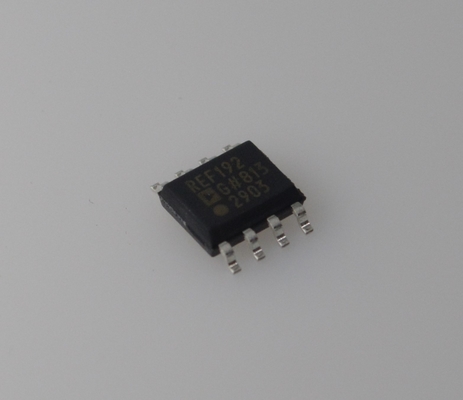

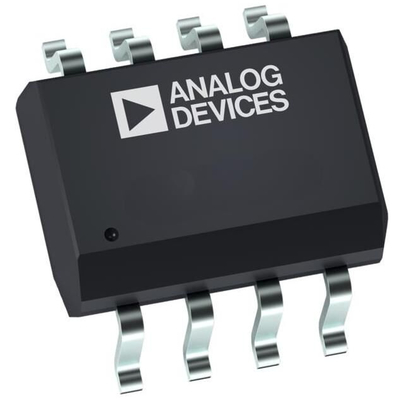

REF192GSZ Referensi Tegangan Ultra-Rendah Noise 2.5V dengan ±0,1% Keakuratan Awal 3ppm/°C Drift 60μA Current Quiescent 10mA Output -40°C sampai +125°C Range and SOT-23 Package

Referensi Tegangan 2.5V Kebisingan Ultra-Rendah REF192GSZ dengan Akurasi Awal andplusmn;0.1% Drift 3ppm/anddeg;C Arus Diam 60andmicro;A Output 10mA -40anddeg;C hingga +125anddeg;C Rentang and Paket SOT-23

andnbsp;

FITUR

Koefisien suhu: maksimum 5 ppm/anddeg;C

Arus keluaran tinggi: 30 mA

Arus suplai rendah: maksimum 45 andmu;A

Akurasi awal: maksimum andplusmn;2 mV1

Mode tidur: maksimum 15 andmu;A

Tegangan drop-out rendah

Regulasi beban: 4 ppm/mA

Regulasi saluran: 4 ppm/V

Perlindungan hubung singkat

andnbsp;

APLIKASI

Instrumen portabel

ADC dan DAC

Sensor pintar

Aplikasi bertenaga surya

Instrumen bertenaga arus-loop

andnbsp;

DESKRIPSI UMUM

Referensi tegangan celah pita presisi seri REF19x menggunakan rangkaian koreksi kelengkungan drift suhu yang dipatenkan dan pemangkasan laser dari resistor film tipis yang sangat stabil untuk mencapai koefisien suhu yang sangat rendah dan akurasi awal yang tinggi.

Seri REF19x terdiri dari perangkat daya mikro, tegangan drop-out rendah (LDV), memberikan tegangan keluaran yang stabil dari suplai serendah 100 mV di atas tegangan keluaran dan mengkonsumsi kurang dari 45 andmu;A arus suplai. Dalam mode tidur, yang diaktifkan dengan menerapkan level TTL atau CMOS rendah ke pin SLEEP, output dimatikan dan arus suplai selanjutnya dikurangi menjadi kurang dari 15 andmu;A.

Referensi seri REF19x ditentukan pada rentang suhu industri yang diperluas (andminus;40anddeg;C hingga +85anddeg;C) dengan spesifikasi kinerja tipikal pada andminus;40anddeg;C hingga +125anddeg;C untuk aplikasi, seperti otomotif.

Semua kelas listrik tersedia dalam paket SOIC 8-pin; paket PDIP dan TSSOP hanya tersedia dalam kelas listrik terendah.

andnbsp;

PIN UJI

Pin Uji 1 dan Pin Uji 5 dicadangkan untuk Zener zap dalam paket. Untuk mencapai tingkat akurasi tertinggi pada output, teknik Zener zapping digunakan untuk memangkas tegangan output. Karena setiap unit mungkin memerlukan jumlah penyesuaian yang berbeda, nilai resistansi pada pin uji bervariasi secara luas dari pin ke pin dan dari bagian ke bagian. Pengguna harus membiarkan Pin 1 dan Pin 5 tidak terhubung.

andnbsp;

INFORMASI
