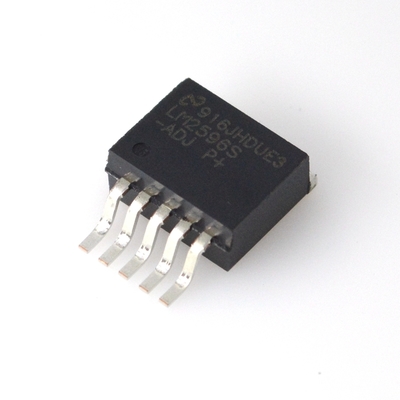

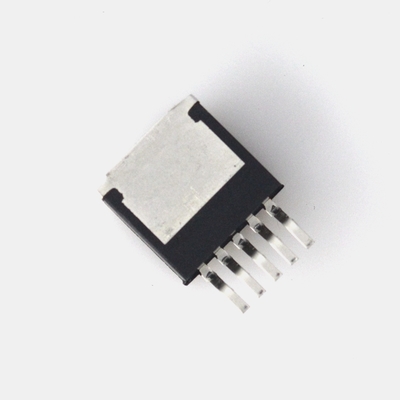

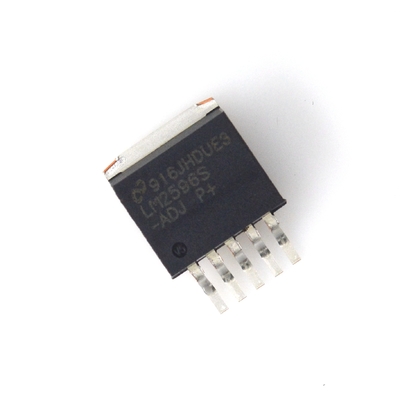

LM2596SX-ADJ 3A Buck Converter 1.2V-37V Disesuaikan 92% Eff 4.5V-40V Input Perlindungan Termal TO-263 Paket

LM2596SX-ADJ 3A Buck Converter 1.2V-37V Adjustable 92% Eff 4.5V-40V Input Thermal Protection TO-263 Package

Fitur

• Produk baru tersedia:– LMR51430 4.5 hingga 36-V, 3-A, konverter sinkron 500-kHz dan 1.1 MHz

• Untuk waktu ke pasar yang lebih cepat:– Modul daya TLVM13630 3 hingga 36-V, 3-A, 200-kHz hingga 2.2-MHz

• Versi output 3.3-V, 5-V, 12-V, dan yang dapat disesuaikan

• Rentang tegangan output versi yang dapat disesuaikan: 1.2-V hingga 37-V ±4% maksimum pada kondisi saluran dan beban

• Tersedia dalam paket TO-220 dan TO-263

• Arus beban output 3-A

• Rentang tegangan input hingga 40 V

• Hanya memerlukan empat komponen eksternal

• Spesifikasi regulasi saluran dan beban yang sangat baik

• Osilator internal frekuensi tetap 150-kHz

• Kemampuan shutdown TTL

• Mode siaga daya rendah, IQ, biasanya 80 μA

• Efisiensi tinggi

• Menggunakan induktor standar yang mudah didapat

• Perlindungan shutdown termal dan batas arus

• Buat desain khusus menggunakan LM2596 dengan WEBENCH® Power Designer

Aplikasi

• Peralatan

• Infrastruktur jaringan

• EPOS

• Home theater

Deskripsi

Rangkaian regulator LM2596 adalah sirkuit terpadu monolitik yang menyediakan semua fungsi aktif untuk regulator switching step-down (buck), yang mampu menggerakkan beban 3-A dengan regulasi saluran dan beban yang sangat baik. Perangkat ini tersedia dalam tegangan output tetap 3.3 V, 5 V, 12 V, dan versi output yang dapat disesuaikan.

Membutuhkan sejumlah minimum komponen eksternal, regulator ini mudah digunakan dan mencakup kompensasi frekuensi internal, dan osilator frekuensi tetap.

Rangkaian LM2596 beroperasi pada frekuensi switching 150 kHz, sehingga memungkinkan komponen filter berukuran lebih kecil daripada yang dapat dibutuhkan dengan regulator switching frekuensi yang lebih rendah. Tersedia dalam paket TO-220 5-pin standar dengan beberapa opsi tekukan timah yang berbeda, dan paket pemasangan permukaan 5-pin TO-263.

INFORMASI

Gambar
