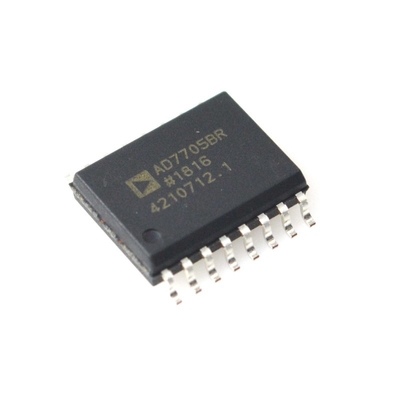

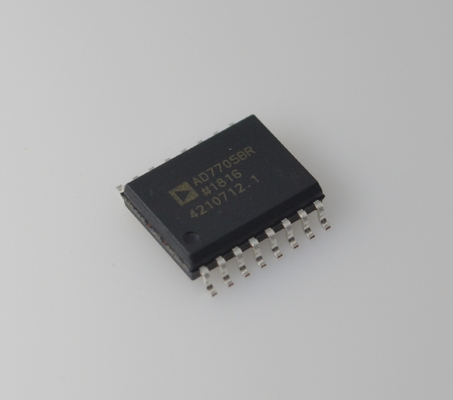

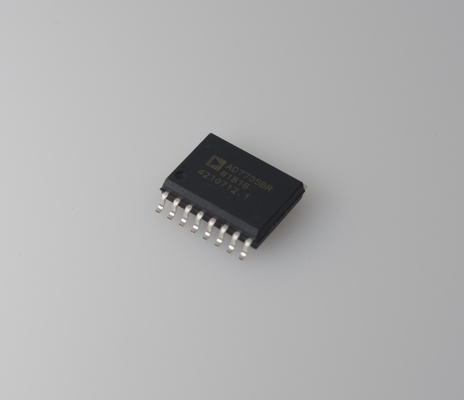

AD7705BRZ ADC 16-Bit Precision Low Noise 3V/5V Operasi On-Chip Filter SPI Interface Low Power -40°C sampai +85°C Industri-Grade

AD7705BRZ ADC Presisi 16-Bit Kebisingan Rendah Operasi 3V/5V Filter On-Chip Antarmuka SPI Daya Rendah -40anddeg;C hingga +85anddeg;C Tingkat Industri

andnbsp;

FITUR

AD7705: 2 ADC saluran masukan sepenuhnya diferensial

AD7706: 3 ADC saluran masukan pseudo diferensial

andnbsp; 16 bit tanpa kode yang hilang

andnbsp; 0,003% non-linearitas

Ujung depan penguatan yang dapat diprogram: penguatan dari 1 hingga 128 antarmuka serial 3-kawat

andnbsp; SPIandreg;-, QSPIandtrade;-, MICROWIREandtrade;-, dan kompatibel DSP

andnbsp; andnbsp; Masukan pemicu Schmitt pada SCLK

Kemampuan untuk menyangga masukan analog

Operasi 2,7 V hingga 3,3 V atau 4,75 V hingga 5,25 V

Disipasi daya maksimum 1 mW @ 3 V

Arus siaga maksimum 8 andmu;A

Paket 16-pin PDIP, 16-pin SOIC, dan 16-pin TSSOP

andnbsp;

DESKRIPSI UMUM

AD7705/AD7706 adalah ujung depan analog lengkap untuk aplikasi pengukuran frekuensi rendah. Perangkat 2-/3-saluran ini dapat menerima sinyal masukan tingkat rendah langsung dari transduser dan menghasilkan keluaran digital serial. Perangkat menggunakan teknik konversi andSigma;-andDelta; untuk mewujudkan kinerja hingga 16 bit tanpa kode yang hilang. Sinyal masukan yang dipilih diterapkan ke ujung depan penguatan yang dapat diprogram, milik, berdasarkan modulator analog. Keluaran modulator diproses oleh filter digital on chip. Takik pertama dari filter digital ini dapat diprogram melalui register kontrol on-chip, yang memungkinkan penyesuaian cutoff filter dan laju pembaruan keluaran.

Perangkat AD7705/AD7706 beroperasi dari catu daya tunggal 2,7 V hingga 3,3 V atau 4,75 V hingga 5,25 V. AD7705 memiliki dua saluran masukan analog sepenuhnya diferensial; AD7706 memiliki tiga saluran masukan pseudo diferensial.

Kedua perangkat memiliki masukan referensi diferensial. Rentang sinyal masukan 0 mV hingga 20 mV melalui 0 V hingga 2,5 V dapat digabungkan pada kedua perangkat saat beroperasi dengan VDD 5 V dan referensi 2,5 V. Mereka juga dapat menangani rentang sinyal masukan bipolar andplusmn;20 mV melalui andplusmn;2,5 V, yang direferensikan ke masukan AIN(andminus;) pada AD7705 dan ke masukan COMMON pada AD7706.

Perangkat AD7705/AD7706, dengan catu daya 3 V dan referensi 1,225 V, dapat menangani rentang sinyal masukan unipolar 0 mV hingga 10 mV melalui 0 V hingga 1,225 V. Perangkat dapat menerima rentang masukan bipolar andplusmn;10 mV melalui andplusmn;1,225 V. Oleh karena itu, perangkat AD7705/AD7706 melakukan semua pengkondisian sinyal dan konversi untuk sistem 2-saluran atau 3-saluran.

AD7705/AD7706 sangat ideal untuk digunakan dalam sistem berbasis pintar, mikrokontroler, atau DSP. Perangkat memiliki antarmuka serial yang dapat dikonfigurasi untuk operasi 3-kawat. Pengaturan penguatan, polaritas sinyal, dan pemilihan laju pembaruan dapat dikonfigurasi dalam perangkat lunak menggunakan port serial masukan. Bagian tersebut berisi opsi kalibrasi mandiri dan kalibrasi sistem untuk menghilangkan kesalahan penguatan dan offset pada bagian itu sendiri atau dalam sistem. Konstruksi CMOS memastikan disipasi daya yang sangat rendah, dan mode daya mati mengurangi konsumsi daya siaga menjadi 20 andmu;W tipikal.

Bagian-bagian ini tersedia dalam paket dual in-line plastik (DIP) 16-pin, bodi lebar (0,3 inci); paket kecil standar (SOIC) 16-pin, bodi lebar (0,3 inci); dan paket tipis kecil tipis 16-pin (TSSOP).

andnbsp;

andnbsp;

andnbsp;

Aplikasi

Kontrol Proses Industri
Pengkondisian sinyal untuk sensor tekanan/suhu/aliran

Pengukuran loop arus 4-20mA.
Modul masukan analog untuk sistem PLC
Perangkat Medis & Kesehatan
Instrumen medis portabel (glukometer, monitor tekanan darah)

Akuisisi sinyal bioelektrik (EEG/EKG)

Instrumentasi Cerdas
Timbangan elektronik presisi tinggi (resolusi 0,01g)

Peralatan analisis laboratorium0
Detektor gas
Elektronik konsumen
Sensor rumah pintar kelas atas0
Pemantauan biometrik peralatan kebugaran
Elektronik Otomotif
Pemantauan tegangan Sistem Manajemen Baterai (BMS)
Akuisisi parameter mesin
