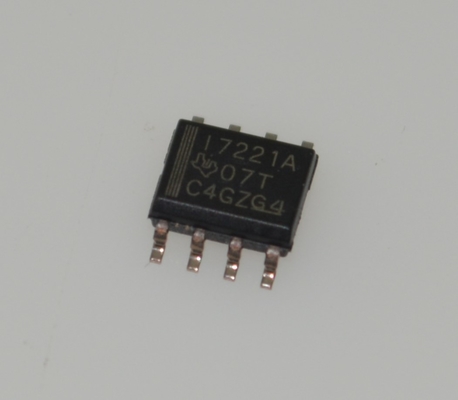

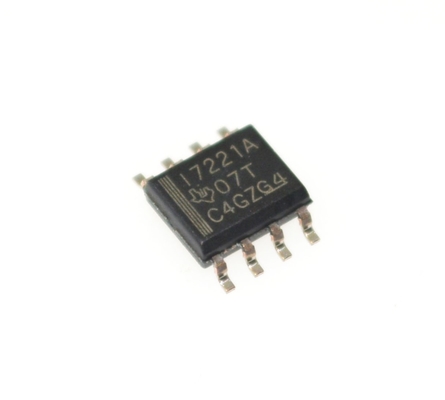

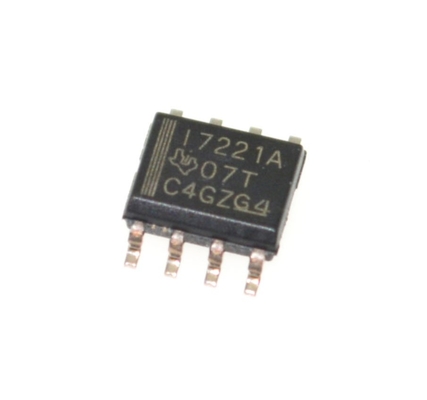

ISO7221ADR Digital Isolator 1-Channel 150Mbps Kecepatan tinggi 3kVrms Isolasi 3.1ns Penundaan 2.7-5.5V Tegangan lebar -40°C sampai +125°C Paket SOIC-8

Isolator Digital ISO7221ADR 1-Channel 150Mbps Isolasi Kecepatan Tinggi 3kVrms 3.1ns Delay 2.7-5.5V Tegangan Lebar -40anddeg;C hingga +125anddeg;C Paket SOIC-8

Fitur

• Pilihan Laju Sinyal 1, 5, 25, dan 150Mbps

  – Skew Output Saluran-ke-Saluran Rendah; 1ns Maks

  – Distorsi Lebar Pulsa (PWD) Rendah; 1ns Maks

  – Konten Jitter Rendah; 1ns Tipikal pada 150Mbps

• Kekebalan Transien Tipikal 50kV/μs

• Beroperasi dengan Catu Daya 2.8V (C-Grade), 3.3V, atau 5V

• Perlindungan ESD 4kV

• Kekebalan Elektromagnetik Tinggi

•–40anddeg;C hingga +125anddeg;C Rentang Pengoperasian

• Umur Tipikal 28 Tahun pada Tegangan Terukur (lihat Proyeksi Umur Isolasi)

• Sertifikasi Terkait Keselamatan:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – Program pengakuan komponen UL 1577

  – Sertifikasi IEC 62368-1, IEC 61010-1, IEC 60601-1 dan GB 4943.1

Aplikasi

• Otomatisasi Pabrik

 – Modbus

 – Profibus™

 – Bus Data DeviceNet™

• Antarmuka Periferal Komputer

• Antarmuka Kontrol Servo

• Akuisisi Data

Deskripsi

Perangkat keluarga ISO7220x dan ISO7221x adalah isolator digital saluran ganda. Untuk memfasilitasi tata letak PCB, saluran diorientasikan ke arah yang sama di ISO7220x dan ke arah yang berlawanan di ISO7221x. Perangkat ini memiliki input logika dan buffer output yang dipisahkan oleh penghalang isolasi silikon-dioksida (SiO2) TI, yang menyediakan isolasi galvanik hingga 4000VPK per VDE. Digunakan bersama dengan catu daya terisolasi, perangkat ini memblokir tegangan tinggi dan mengisolasi ground, serta mencegah arus noise pada bus data atau sirkuit lain masuk ke ground lokal dan mengganggu atau merusak sirkuit sensitif.

Sinyal input biner dikondisikan, diterjemahkan ke sinyal seimbang, kemudian dibedakan oleh penghalang isolasi. Di seberang penghalang isolasi, pembanding diferensial menerima informasi transisi logika, kemudian mengatur atau me-reset flip-flop dan sirkuit output yang sesuai. Pulsa pembaruan berkala dikirim melintasi penghalang untuk memverifikasi bahwa level dc yang tepat dari output. Jika pulsa dc-refresh ini tidak diterima setiap 4μs, input diasumsikan tidak bertenaga atau tidak digerakkan secara aktif, dan sirkuit failsafe menggerakkan output ke keadaan logika tinggi.

Konstanta waktu yang dihasilkan memberikan operasi cepat dengan laju sinyal yang tersedia dari 0Mbps (DC) hingga 150Mbps (Laju sinyal suatu saluran adalah jumlah transisi tegangan yang dibuat per detik yang dinyatakan dalam satuan bps). Perangkat opsi-A, opsi-B, dan opsi-C memiliki ambang input TTL dan filter noise pada input yang mencegah pulsa transien diteruskan ke output perangkat. Perangkat opsi-M memiliki ambang input CMOS VCC/2 dan tidak memiliki filter noise input dan penundaan propagasi tambahan.

Keluarga perangkat ISO7220x dan ISO7221x memerlukan dua tegangan suplai 2.8V (C-Grade), 3.3V, 5V, atau kombinasi apa pun. Semua input toleran 5V saat disuplai dari suplai 2.8V atau 3.3V dan semua output adalah CMOS 4mA.

Keluarga perangkat ISO7220x dan ISO7221x dikarakterisasi untuk pengoperasian pada rentang suhu sekitar –40anddeg;C hingga +125anddeg;C.

INFORMASI

Gambar
