ADUM1201ARZ Isolator Digital 2-Saluran dengan Isolasi 2.5kV Kecepatan Tinggi 150Mbps Daya Rendah Suhu Lebar (-40°C hingga +105°C) CMTI 15kV/μs Catu Daya 3V-5.5V RoHS Compliant

ADUM1201ARZ Isolator Digital 2-Saluran dengan Isolasi 2.5kV Kecepatan Tinggi 150Mbps Daya Rendah Suhu Lebar (-40anddeg;C hingga +105anddeg;C) 15kV/andmu;s CMTI Catu Daya 3V-5.5V Sesuai RoHS

andnbsp;

FITUR

Bodi sempit, sesuai RoHS, paket SOIC 8-pin Operasi daya rendah

andnbsp; Operasi 5 V

andnbsp; andnbsp; 1.1 mA per saluran maksimum pada 0 Mbps hingga 2 Mbps

andnbsp; andnbsp; 3.7 mA per saluran maksimum pada 10 Mbps

andnbsp; andnbsp; 8.2 mA per saluran maksimum pada 25 Mbps

andnbsp; Operasi 3 V

andnbsp; andnbsp; 0.8 mA per saluran maksimum pada 0 Mbps hingga 2 Mbps

andnbsp; andnbsp; 2.2 mA per saluran maksimum pada 10 Mbps

andnbsp; andnbsp; 4.8 mA per saluran maksimum pada 25 Mbps

Komunikasi dua arah

Terjemahan level 3 V/5 V

Operasi suhu tinggi: 125anddeg;C

Laju data tinggi: dc hingga 25 Mbps (NRZ)

Karakteristik waktu yang tepat

andnbsp; Distorsi lebar pulsa maksimum 3 ns

andnbsp; Pencocokan saluran-ke-saluran maksimum 3 ns

Kekebalan transien mode umum tinggi: >25 kV/andmu;s

Persetujuan keselamatan dan peraturan

andnbsp; Pengakuan UL

andnbsp; andnbsp; 2500 V rms selama 1 menit per UL 1577

andnbsp; Pemberitahuan Penerimaan Komponen CSA 5A

andnbsp; Sertifikat Kesesuaian VDE

andnbsp; andnbsp; DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12

andnbsp; andnbsp; VIORM = 560 V puncak

Berkualifikasi untuk aplikasi otomotif

andnbsp;

APLIKASI

Isolasi multi-saluran yang kritis terhadap ukuran

Isolasi antarmuka SPI/konverter data

Isolasi transceiver RS-232/RS-422/RS-485

Isolasi bus lapangan digital

Kendaraan listrik hibrida, monitor baterai, dan penggerak motor

andnbsp;

DESKRIPSI UMUM

ADuM1200/ADuM12011 adalah isolator digital dua saluran berdasarkan teknologi iCouplerandreg; Analog Devices, Inc. Dengan menggabungkan CMOS berkecepatan tinggi dan teknologi transformator monolitik, komponen isolasi ini memberikan karakteristik kinerja luar biasa yang lebih unggul daripada alternatif, seperti optocoupler.

Dengan menghindari penggunaan LED dan fotodioda, perangkat iCoupler menghilangkan kesulitan desain yang umumnya terkait dengan optocoupler.

Kekhawatiran optocoupler umum mengenai rasio transfer arus yang tidak pasti, fungsi transfer nonlinier, serta efek suhu dan masa pakai dihilangkan dengan antarmuka digital iCoupler yang sederhana dan karakteristik kinerja yang stabil. Kebutuhan akan driver eksternal dan komponen diskrit lainnya dihilangkan dengan produk iCoupler ini. Selain itu, perangkat iCoupler mengkonsumsi sepersepuluh hingga seperenam daya optocoupler pada laju data sinyal yang sebanding.

Isolator ADuM1200/ADuM1201 menyediakan dua saluran isolasi independen dalam berbagai konfigurasi saluran dan laju data (lihat Panduan Pemesanan). Kedua perangkat beroperasi dengan tegangan suplai di kedua sisi mulai dari 2.7 V hingga 5.5 V, memberikan kompatibilitas dengan sistem tegangan yang lebih rendah serta memungkinkan fungsionalitas terjemahan tegangan di seluruh penghalang isolasi. Selain itu, ADuM1200/ADuM1201 menyediakan distorsi lebar pulsa rendah (<3 ns untuk kelas CR) dan pencocokan saluran-ke-saluran yang ketat (<3 ns untuk kelas CR). Tidak seperti alternatif optocoupler lainnya, isolator ADuM1200/ADuM1201 memiliki fitur penyegaran yang dipatenkan yang memastikan kebenaran dc jika tidak ada transisi logika input dan selama kondisi daya naik/turun.

ADuM1200W dan ADuM1201W adalah versi kelas otomotif yang memenuhi syarat untuk pengoperasian 125anddeg;C. Lihat bagian Produk Otomotif untuk informasi lebih lanjut.

andnbsp;

INFORMASI

andnbsp;

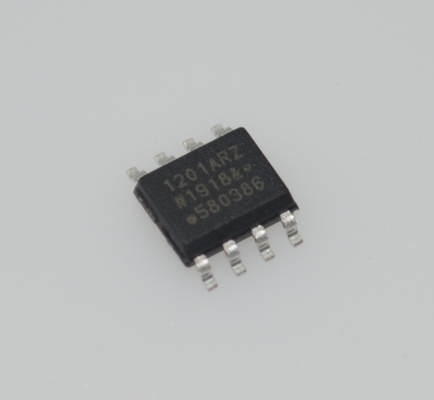

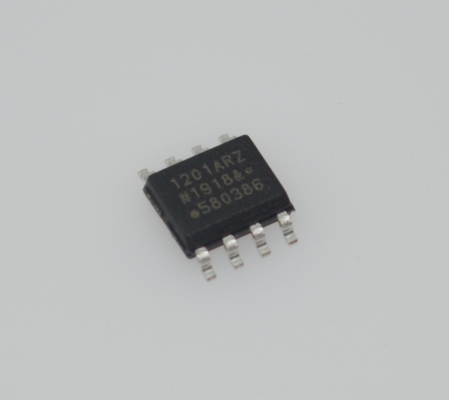

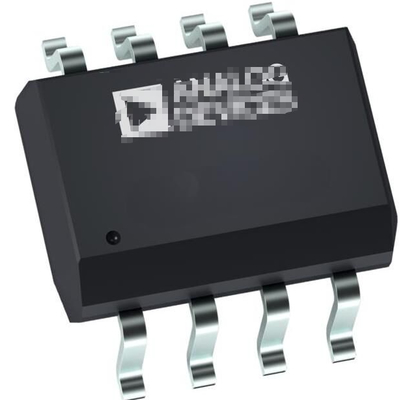

Gambar
