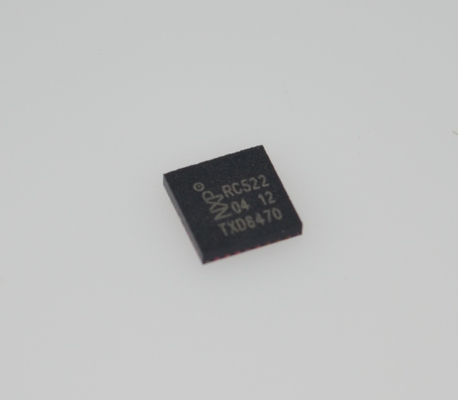

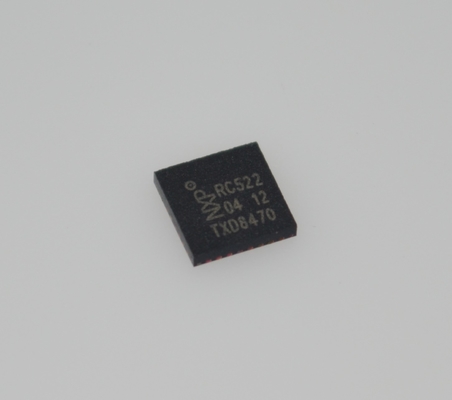

MFRC52202HN1 13.56MHz RFID/NFC Reader IC dengan ISO 14443A/MIFARE Support SPI/I2C/UART Interface, 10cm Range, Low Power Mode Anti-Collision dan Compact HVQFN32 Package untuk Sistem Akses Aman

MFRC52202HN1 13.56MHz RFID/NFC Reader IC dengan ISO 14443A/MIFARE Support SPI/I2C/UART Interface, 10cm Range, Low Power Mode Anti-Collision dan Compact HVQFN32 Package untuk Secure Access Systems

dannbsp;

Fitur dan manfaat

¢ Sirkuit analog yang sangat terintegrasi untuk mendemodulasi dan mendekode respons

Penggerak output buffer untuk menghubungkan antena dengan jumlah minimum komponen eksternal

️ Mendukung ISO/IEC 14443 A/MIFARE dan NTAG

Jarak operasi khas dalam mode Baca/Tulis hingga 50 mm tergantung pada ukuran antena dan penyesuaian

Mendukung enkripsi MF1xxS20, MF1xxS70 dan MF1xxS50 dalam mode Baca/Tulis

¢ Mendukung ISO/IEC 14443 Komunikasi kecepatan transfer yang lebih tinggi hingga 848 kBd

¢ Mendukung MFIN/MFOUT

️ Sumber daya internal tambahan ke IC kartu pintar yang terhubung melalui MFIN/MFOUT

Interface host yang didukung

¢SPI hingga 10 Mbit/s

Interface bus I2C hingga 400 kBd dalam mode Fast, hingga 3400 kBd dalam mode High speed

RS232 Serial UART hingga 1228,8 kBd, dengan tingkat tegangan tergantung pada pasokan tegangan pin

FIFO buffer menangani 64 byte mengirim dan menerima

¢ Hard reset dengan fungsi daya rendah

️ Power-down dengan mode perangkat lunak

️ Timer yang dapat diprogram

Osilator internal untuk koneksi ke kristal kuarsa 27,12 MHz

Sumber daya listrik 2,5 V sampai 3,3 V

¢ Coprocessor CRC

️ Pin I/O yang dapat diprogram

Periksa diri secara internal

dannbsp;

Pengantar

Perbedaan antara versi 1.0 dan 2.0

MFRC522 tersedia dalam dua versi:

andbull; MFRC52201HN1, selanjutnya disebut versi 1.0 dan

andbull; MFRC52202HN1, selanjutnya disebut versi 2.0.

MFRC522 versi 2.0 sepenuhnya kompatibel dengan versi 1.0 dan juga menawarkan fitur dan perbaikan berikut:

danbull; Meningkatkan stabilitas IC pembaca dalam kondisi kasar

andbull; prescaler timer tambahan, lihat Bagian 8.5.

andbull; Penanganan CRC yang dikoreksi ketika RX Multiple diatur menjadi 1

Versi lembar data ini mencakup kedua versi MFRC522 dan menggambarkan perbedaan antara versi jika berlaku.

dannbsp;

Deskripsi umum

MFRC522 adalah IC pembaca/penulis yang sangat terintegrasi untuk komunikasi tanpa kontak pada 13,56 MHz. MFRC522 pembaca mendukung ISO/IEC 14443 A/MIFARE dan NTAG.S pemancar internal mampu menggerakkan antena pembaca / penulis yang dirancang untuk berkomunikasi dengan kartu ISO / IEC 14443 A / MIFARE dan transponder tanpa sirkuit aktif tambahanModul penerima menyediakan implementasi yang kuat dan efisien untuk demodulasi dan dekoding sinyal dari kartu dan transponder yang kompatibel dengan ISO/IEC 14443 A/MIFARE.Modul digital mengelola fungsionalitas bingkai dan deteksi kesalahan ISO/IEC 14443 A yang lengkap (paritas dan CRC). MFRC522 mendukung produk MF1xxS20, MF1xxS70 dan MF1xxS50. MFRC522 mendukung komunikasi tanpa kontak dan menggunakan kecepatan transfer MIFARE yang lebih tinggi hingga 848 kBd dalam kedua arah.

dannbsp;

Informasi

dannbsp;

dannbsp;

Menggambar
