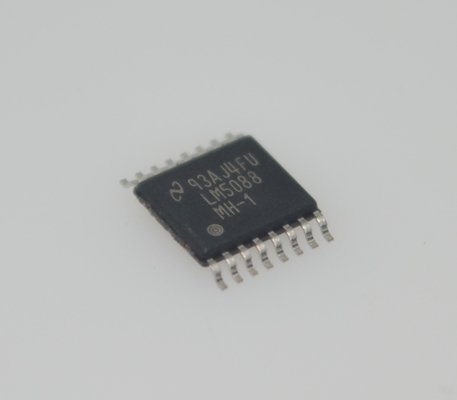

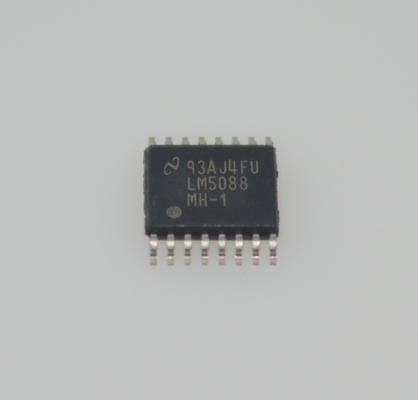

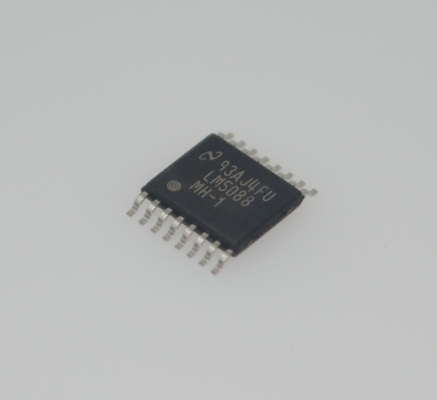

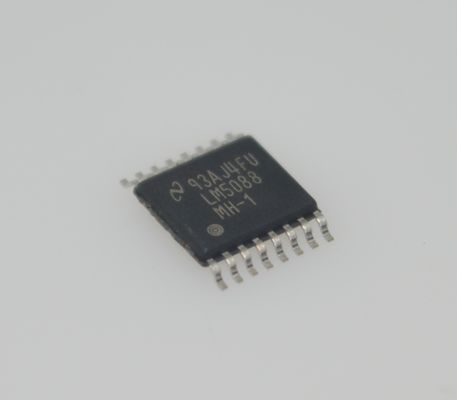

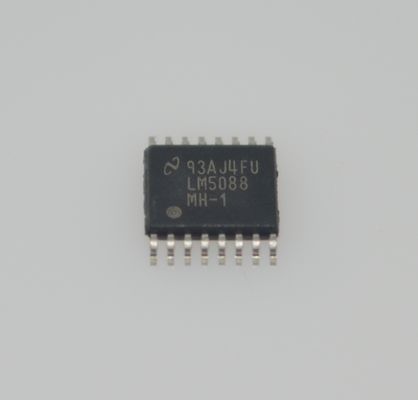

LM5088MHX-1 75V 1.5A Buck Switching Regulator dengan Wide 7.5V-75V Input Adjustable Output (1.25V-60V) 90% Efficiency Frequency Adjust (50kHz-1MHz) Thermal Shutdown and HTSOP-8 Package

LM5088MHX-1 Regulator Switching Buck 75V 1.5A dengan Input Lebar 7.5V-75V Output yang Dapat Disesuaikan (1.25V-60V) Efisiensi 90% Penyesuaian Frekuensi (50kHz-1MHz) Thermal Shutdown and Paket HTSOP-8

andnbsp;

Fitur

andbull; Memenuhi syarat AEC-Q100 dengan hasil berikut:

andnbsp; andndash; Tingkat suhu perangkat 1: andndash;40anddeg;C hingga +125anddeg;C rentang suhu operasi sekitar

andnbsp; andndash; Perangkat klasifikasi ESD HBM tingkat 2

andnbsp; andndash; Perangkat klasifikasi ESD CDM tingkat C5

andbull; Kontrol mode arus yang diemulasi

andbull; Menggerakkan MOSFET saluran-N sisi-tinggi eksternal

andbull; Rentang tegangan input ultra-lebar dari 4.5 V hingga 75 V

andbull; Mode shutdown dan siaga IQ rendah

andbull; Fitur rasio siklus kerja tinggi untuk mengurangi tegangan dropout

andbull; Pengurangan EMI spektrum sebar (LM5088-1)

andbull; Timer cegukan untuk perlindungan kelebihan beban (LM5088-2)

andbull; Tegangan output yang dapat disesuaikan dari 1.205 V dengan akurasi referensi umpan balik 1.5%

andbull; Penguat kesalahan bandwidth lebar

andbull; Pengaturan frekuensi osilator resistor tunggal

andbull; Kemampuan sinkronisasi osilator

andbull; Soft start yang dapat diprogram

andbull; Regulator bias tegangan tinggi, dropout rendah

andbull; Perlindungan thermal shutdown

andbull; Paket HTSSOP 16-pin

andnbsp;

Aplikasi

andbull; Infotainment otomotif

andbull; Adaptor aksesori USB otomotif

andbull; Driver bias dan motor DC-DC industri

andnbsp;

DeskripsiPengontrol buck non-sinkron tegangan tinggi LM5088 memiliki semua fungsi yang diperlukan untuk menerapkan konverter buck tegangan tinggi yang efisien menggunakan jumlah komponen eksternal yang minimal. LM5088 dapat dikonfigurasi untuk beroperasi pada rentang tegangan input ultra-lebar dari 4.5 V hingga 75 V. Pengontrol yang mudah digunakan ini mencakup driver gerbang yang bergeser level yang mampu mengontrol sakelar buck saluran-N eksternal. Metode kontrol didasarkan pada kontrol mode arus puncak yang menggunakan ramp arus yang diemulasi. Penggunaan ramp kontrol yang diemulasi mengurangi sensitivitas kebisingan dari rangkaian modulasi lebar pulsa, memungkinkan kontrol yang andal dari siklus kerja yang sangat kecil yang diperlukan dalam aplikasi tegangan input tinggi dan tegangan output rendah. Frekuensi switching LM5088 dapat diprogram dari 50 kHz hingga 1 MHz.

LM5088 tersedia dalam dua versi: LM5088-1 menyediakan fungsi dithering frekuensi andplusmn;5% untuk mengurangi EMI yang dilakukan dan dipancarkan, sementara LM5088-2 menyediakan timer restart serbaguna untuk perlindungan kelebihan beban. Fitur tambahan termasuk regulator bias dropout rendah, input enable tiga tingkat untuk mengontrol mode shutdown dan siaga, soft start, dan kemampuan sinkronisasi osilator. Perangkat ini tersedia dalam paket HTSSOP 16-pin yang ditingkatkan secara termal.

andnbsp;

INFORMASI

andnbsp;

Gambar
