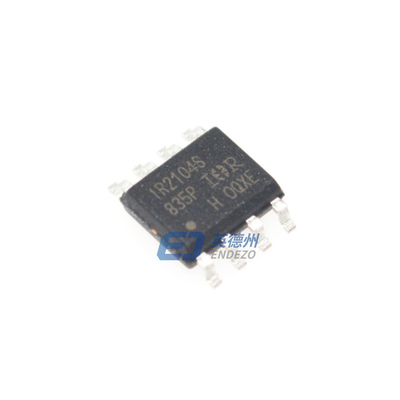

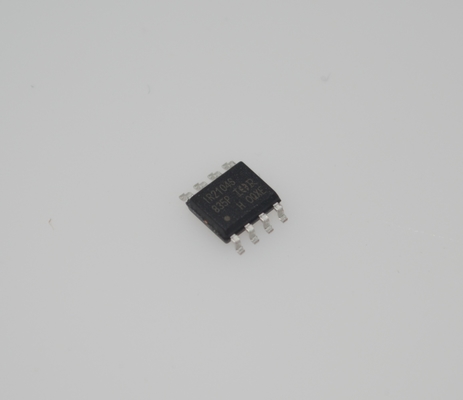

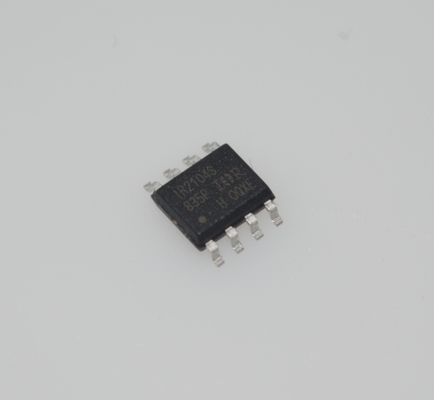

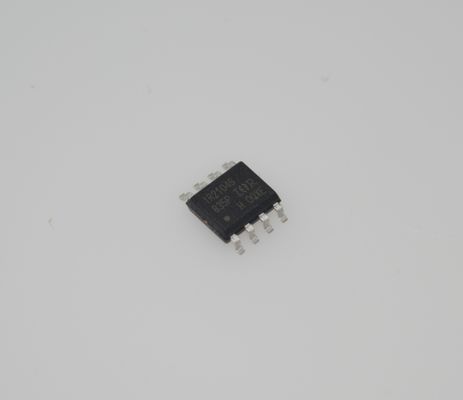

IR2104STRPBF Driver Setengah-Jembatan Tegangan Tinggi dengan Rating 600V Output 200mA Switching Cepat Arus Diam Rendah Paket SOIC-8 yang Kuat and Perlindungan UVLO

IR2104STRPBF High-Voltage Half-Bridge Driver dengan 600V Rating 200mA Output Fast Switching Low Quiescent Current Robust SOIC-8 Package and UVLO Protection

Fitur

• Saluran terapung yang dirancang untuk operasi bootstrap

Beroperasi sepenuhnya pada +600V

Toleran terhadap tegangan transisi negatif

dV/dt imun

• rentang pasokan drive gerbang dari 10 hingga 20V

• Penguncian di bawah tegangan

• 3,3V, 5V dan 15V logika input kompatibel

• Logika pencegahan trans-konduksi

• Waktu mati yang diatur secara internal

• Output sisi tinggi dalam fase dengan input

• Matikan input mematikan kedua saluran

• Penundaan penyebaran yang cocok untuk kedua saluran

• Juga tersedia TIDAK MEMBERISIKAN

Deskripsi

IR2104 ((S) adalah tegangan tinggi, kecepatan tinggi MOSFET dan IGBT driver dengan tergantung tinggi dan rendah sisi saluran output dirujuk.Teknologi HVIC dan CMOS yang terisolasi memungkinkan konstruksi monolitik yang kokohInput logika kompatibel dengan output CMOS atau LSTTL standar, hingga logika 3.3V. Driver output memiliki tahap buffer arus pulsa tinggi yang dirancang untuk transkonduksi lintas driver minimum.Saluran terapung dapat digunakan untuk mengemudi N-saluran daya MOSFET atau IGBT dalam konfigurasi sisi tinggi yang

Aplikasi

Motor Drive
Penggerak motor DC tanpa sikat (BLDC)
Penggerak motor stepper
Kontrol motor servo

Daya and Inverter
Inverter DC-AC (misalnya, inverter surya, UPS)

Sumber daya switch-mode (SMPS)
Konversi daya frekuensi tinggi
Otomatisasi Industri
Kontrol motor industri

Sistem penggerak robot

Penggerak katup solenoid

Elektronik Otomotif
Kontrol motor kendaraan listrik (EV)
Pengisi daya on-board (OBC)

Pengemudi listrik (EPS)
Elektronik Konsumen and Peralatan
Inverter AC/kulkas kompresor drive

Alat listrik (misalnya, bor, pemotong)

Drone ESC (Electronic Speed Controllers)
