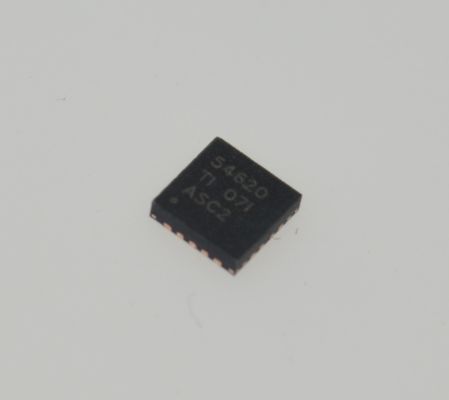

TPS54620RGYR 6A Konverter Turun Langkah Efisiensi Tinggi dengan Input 4,5-17V Output yang Bisa Disesuaikan 1,5% Keakuratan 1,2MHz Mengganti Perlindungan Termal and Daya Sinyal Baik

TPS54620RGYR Konverter Step-Down Efisiensi Tinggi 6A dengan Input 4.5-17V Output yang Dapat Disesuaikan Akurasi 1.5% 1.2MHz Perlindungan Termal and Sinyal Power Good

andnbsp;

Fitur

andbull; MOSFET 26 mΩ dan 19 mΩ Terintegrasi

andbull; Rel Daya Terpisah: 1.6 V hingga 17 V pada PVIN

andbull; Frekuensi Switching 200-kHz hingga 1.6-MHz

andbull; Sinkronisasi ke Jam Eksternal

andbull; Referensi Tegangan 0.8 Vandplusmn;1% Suhu Berlebih

andbull; Arus Diam Shutdown Rendah 2-andmicro;A

andbull; Start-Up Monoton ke Output Prebiased

andbull; Rentang Suhu Sambungan Operasi andndash;40anddeg;C hingga 150anddeg;C

andbull; Slow Start dan Pengurutan Daya yang Dapat Disesuaikan

andbull; Monitor Output Power Good untuk Undervoltage dan Overvoltage

andbull; Input Undervoltage Lockout yang Dapat Disesuaikan

andnbsp;

Aplikasi

andbull; Sistem Daya Terdistribusi Kepadatan Tinggi

andbull; Regulasi Beban Titik Kinerja Tinggi

andbull; Infrastruktur Komunikasi Broadband, Jaringan, dan Optik

andnbsp;

Deskripsi

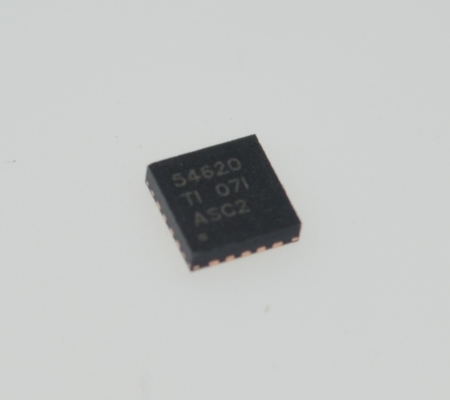

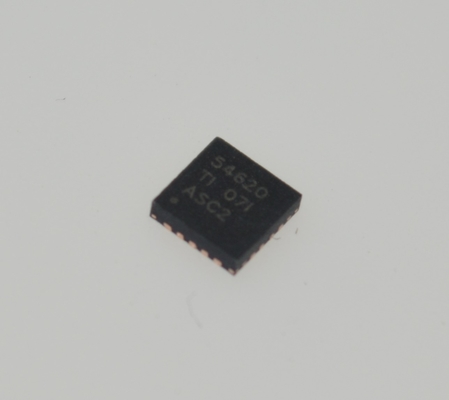

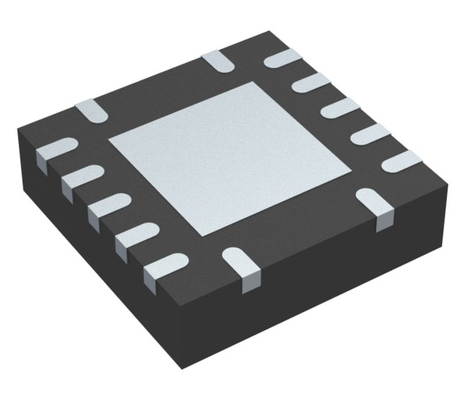

TPS54620 dalam paket QFN 3.50 mm andtimes; 3.50 mm yang ditingkatkan secara termal adalah konverter step-down sinkron 17-V, 6-A, yang dilengkapi fitur lengkap yang dioptimalkan untuk desain kecil melalui efisiensi tinggi dan mengintegrasikan MOSFET sisi-tinggi dan sisi-rendah. Penghematan ruang lebih lanjut dicapai melalui kontrol mode arus, yang mengurangi jumlah komponen, dan dengan memilih frekuensi switching tinggi, mengurangi jejak induktor.

Ramp start-up tegangan output dikontrol oleh pin SS/TR yang memungkinkan pengoperasian sebagai catu daya mandiri atau dalam situasi pelacakan. Pengurutan daya juga dimungkinkan dengan mengkonfigurasi dengan benar pin enable dan open-drain power good.

Pembatasan arus siklus-demi-siklus pada FET sisi-tinggi melindungi perangkat dalam situasi kelebihan beban dan ditingkatkan oleh batas arus sumber sisi-rendah yang mencegah arus kabur. Ada juga batas arus sinking sisi-rendah yang mematikan MOSFET sisi-rendah untuk mencegah arus balik yang berlebihan. Shutdown termal menonaktifkan bagian tersebut ketika suhu die melebihi suhu shutdown termal.

andnbsp;

INFORMASI

andnbsp;

Gambar
