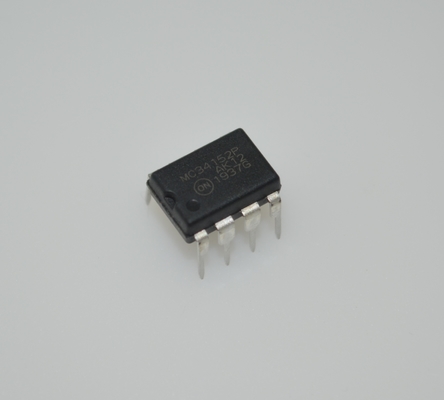

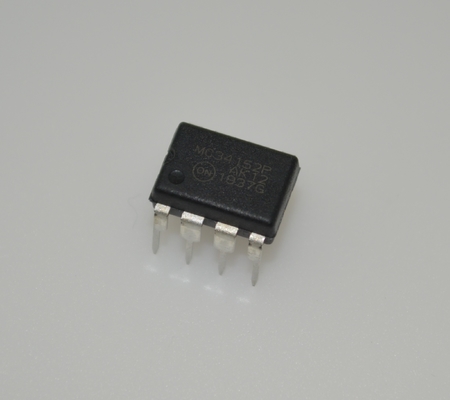

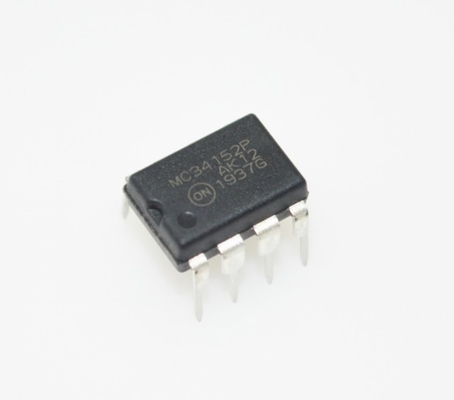

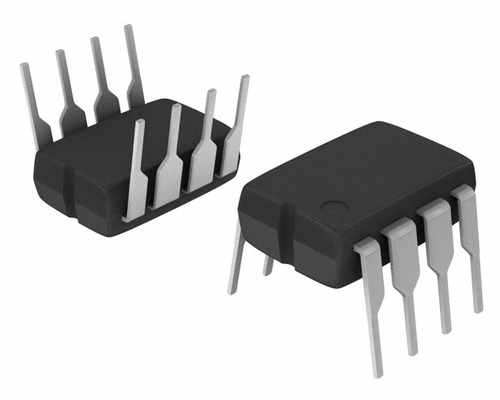

MC34152PG Penggerak MOSFET Ganda Arus Puncak 1.5A Catu Daya 12V-18V 50ns Naik/Turun DIP-8 -40°C hingga +85°C

MC34152PG Penggerak MOSFET Ganda Arus Puncak 1.5A Arus 12V-18V Catu Daya 50ns Naik/Turun DIP-8 -40anddeg;C hingga +85anddeg;C

andnbsp;

Fitur

andbull; Dua Saluran Independen dengan Output Tiang Totem 1.5 A

andbull; Waktu Naik dan Turun Output 15 ns dengan Beban 1000 pF

andbull; Input Kompatibel CMOS/LSTTL dengan Histeresis

andbull; Undervoltage Lockout dengan Histeresis

andbull; Arus Siaga Rendah

andbull; Pengoperasian Frekuensi Tinggi yang Efisien

andbull; Peningkatan Kinerja Sistem dengan IC Kontrol Regulator Switching Umum

andbull; Awalan NCV untuk Otomotif dan Aplikasi Lain yang Membutuhkan Kontrol Situs dan Perubahan

andbull; Ini adalah Perangkat Bebas Pbandminus; dan Bebas Halideandminus;

andnbsp;

DESKRIPSI

MC34152/MC33152 adalah penggerak kecepatan tinggi ganda non-inverting yang dirancang khusus untuk aplikasi yang membutuhkan sinyal digital arus rendah untuk menggerakkan beban kapasitif besar dengan laju slew tinggi. Perangkat ini memiliki arus input rendah yang membuatnya kompatibel dengan logika CMOS/LSTTL, histeresis input untuk pengalihan output cepat yang independen dari waktu transisi input, dan dua output tiang totem arus tinggi yang ideal untuk menggerakkan MOSFET daya. Juga termasuk adalah undervoltage lockout dengan histeresis untuk mencegah pengoperasian sistem yang tidak menentu pada tegangan catu daya rendah.

Aplikasi tipikal termasuk catu daya switching, konverter dcandminus;toandminus;dc, pengganda/inverter tegangan pompa muatan kapasitor, dan pengontrol motor.

Perangkat ini tersedia dalam paket dualandminus;inandminus;line dan surface mount.

andnbsp;

Tahap Input

Input Logika memiliki histeresis 170 mV dengan ambang input berpusat pada 1,67 V. Ambang input tidak sensitif terhadap VCC yang membuat perangkat ini kompatibel langsung dengan keluarga logika CMOS dan LSTTL di seluruh rentang tegangan operasinya. Histeresis input menyediakan pengalihan output cepat yang independen dari waktu transisi sinyal input, mencegah osilasi output saat ambang input dilewati. Input dirancang untuk menerima amplitudo sinyal mulai dari ground hingga VCC. Ini memungkinkan output satu saluran untuk secara langsung menggerakkan input saluran kedua untuk operasi masterandminus;slave. Setiap input memiliki resistor pulldown 30 k sehingga input terbuka yang tidak terhubung akan menyebabkan Output Drive terkait berada dalam keadaan rendah yang diketahui.

Tahap Output

Setiap Output Drive tiang totem mampu mensumber dan menenggelamkan hingga 1,5 A dengan resistansi 'onandrsquo' tipikal 2,4 pada 1,0 A. Resistansi 'onandrsquo' rendah memungkinkan arus output tinggi dicapai pada VCC yang lebih rendah daripada dengan penggerak CMOS komparatif. Setiap output memiliki resistor pulldown 100 k untuk menjaga gerbang MOSFET tetap rendah ketika VCC kurang dari 1,4 V. Tidak ada perlindungan arus lebih atau termal yang dirancang ke dalam perangkat, jadi korsleting output ke VCC atau ground harus dihindari.

Induktansi parasit dalam seri dengan beban akan menyebabkan output penggerak berdering di atas VCC selama transisi turnandminus;on, dan di bawah ground selama transisi turnandminus;off. Dengan penggerak CMOS, mode operasi ini dapat menyebabkan kondisi latchup output yang merusak. MC34152 kebal terhadap latchup output. Output Drive berisi dioda internal ke VCC untuk menjepit transien tegangan positif. Saat beroperasi dengan VCC pada 18 V, bypass catu daya yang tepat harus diperhatikan untuk mencegah dering output melebihi peringkat perangkat maksimum 20 V. Transien output negatif dijepit oleh transistor pullup NPN internal. Karena tegangan catu daya penuh diterapkan di seluruhandnbsp;pullup NPN selama transien output negatif, disipasi daya pada frekuensi tinggi dapat menjadi berlebihan. Gambar 19, 20, dan 21 menunjukkan metode penggunaan penjepit dioda Schottky eksternal untuk mengurangi disipasi daya penggerak.

andnbsp;

INFORMASI

andnbsp;

Gambar
