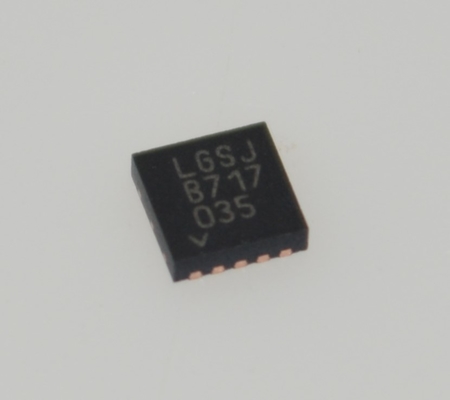

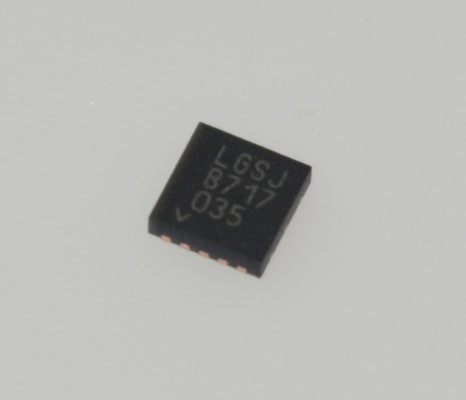

LT3042EDD Noise Ultra-Low LDO 0.8μV RMS Noise 76dB PSRR @ 1MHz 1.8-20V Input 3mm×3mm DFN-8 -40°C sampai +125°C

LT3042EDD LDO Kebisingan Ultra-Rendah 0,8μV RMS Kebisingan 76dB PSRR @1MHz Input 1,8-20V 3mm×3mm DFN-8 -40°C hingga +125°C

FITUR

 Kebisingan RMS Ultralow: 0,8μVRMS (10Hz hingga 100kHz)

 Kebisingan Titik Ultralow: 2nV/√Hz pada 10kHz

 PSRR Ultrahigh: 79dB pada 1MHz

 Arus Keluaran: 200mA

 Rentang Tegangan Input Lebar: 1,8V hingga 20V

 Kapasitor Tunggal Meningkatkan Kebisingan dan PSRR

 Arus Pin SET 100μA: Akurasi Awal ±1%

 Tegangan Keluaran Program Resistor Tunggal

 Bandwidth Tinggi: 1MHz

 Batas Arus yang Dapat Diprogram

 Tegangan Dropout Rendah: 350mV

 Rentang Tegangan Keluaran: 0V hingga 15V

 Power Good yang Dapat Diprogram

 Kemampuan Start-Up Cepat

 Enable/UVLO Presisi

 Dapat Disejajarkan untuk Kebisingan Lebih Rendah dan Arus Lebih Tinggi

 Batas Arus Internal dengan Foldback

 Kapasitor Keluaran Minimum: 4,7μF Keramik

 Perlindungan Baterai Terbalik dan Arus Terbalik

n Paket MSOP 10-Pin dan DFN 3mm × 3mm

APLIKASI

 Catu Daya RF: PLL, VCO, Mixer, LNA

 Instrumentasi Kebisingan Sangat Rendah

 Konverter Data Kecepatan Tinggi/Presisi Tinggi

 Aplikasi Medis: Pencitraan, Diagnostik

 Catu Daya Presisi

 Post-Regulator untuk Catu Daya Switching

DESKRIPSI

LT®3042 adalah regulator linier dropout rendah berkinerja tinggi yang menampilkan arsitektur kebisingan ultra-rendah dan PSRR ultra-tinggi LTC untuk memberi daya pada aplikasi RF yang sensitif terhadap kebisingan. Dirancang sebagai referensi arus presisi yang diikuti oleh buffer tegangan berkinerja tinggi, LT3042 dapat dengan mudah disejajarkan untuk lebih mengurangi kebisingan, meningkatkan arus keluaran, dan menyebarkan panas pada PCB.

Perangkat ini menyediakan 200mA pada tegangan dropout 350mV tipikal. Arus diam operasi biasanya 2mA dan turun menjadi <1μA saat dimatikan. Rentang tegangan keluaran LT3042 yang luas (0V hingga 15V) sambil mempertahankan operasi penguatan kesatuan memberikan kebisingan keluaran, PSRR, bandwidth, dan regulasi beban yang hampir konstan, terlepas dari tegangan keluaran yang diprogram. Selain itu, regulator memiliki batas arus yang dapat diprogram, kemampuan start-up cepat, dan power good yang dapat diprogram untuk menunjukkan regulasi tegangan keluaran.

LT3042 stabil dengan kapasitor keluaran keramik minimum 4,7μF. Perlindungan bawaan mencakup perlindungan baterai terbalik, perlindungan arus terbalik, batas arus internal dengan foldback, dan batas termal dengan histeresis. LT3042 tersedia dalam paket MSOP 10-Pin dan DFN 3mm × 3mm yang ditingkatkan secara termal.

INFORMASI

Gambar
