ADM7170ACPZ-3.3-R7 Regulator LDO 3.3V 2A Input 1.8-6.5V Kebisingan RMS 1μV PSRR 75dB LFCSP-8 -40°C hingga +125°C AEC-Q100

ADM7170ACPZ-3.3-R7 Regulator LDO 3.3V 2A 1.8-6.5V Input 1μV RMS Noise 75dB PSRR LFCSP-8 -40°C hingga +125°C AEC-Q100

FITUR

Rentang tegangan input: 2.3 V hingga 6.5 V

Arus beban maksimum: 500 mA

Kebisingan rendah: 5 µV rms terlepas dari tegangan output pada

  100 Hz hingga 100 kHz

Respons transien cepat: 1.5 μs untuk langkah beban 1 mA hingga 500 mA

PSRR 60 dB pada 100 kHz

Tegangan dropout rendah: 42 mV pada beban 500 mA, VOUT = 3 V

Akurasi awal: ±0.75%

Akurasi terhadap garis, beban, dan suhu: ±1.25%

Arus diam, IGND = 0.7 mA tanpa beban

Arus shutdown rendah: 0.25 μA pada VIN = 5 V

Stabil dengan kapasitor output keramik 4.7 µF kecil

Pilihan tegangan output yang dapat disesuaikan dan tetap: 1.2 V hingga 5.0 V

Output yang dapat disesuaikan dari 1.2 V hingga VIN − VDO

Aktifkan presisi

Soft start yang dapat disesuaikan

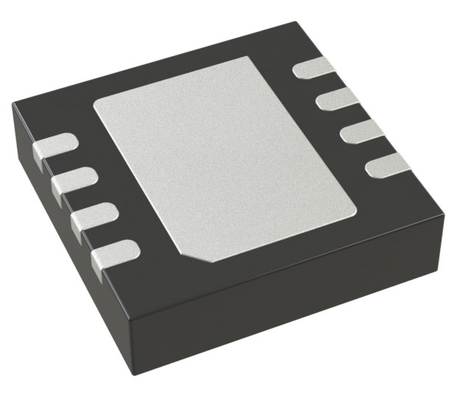

Paket LFCSP 8-pin, 3 mm × 3 mm

APLIKASI

Regulasi untuk aplikasi yang sensitif terhadap kebisingan: Sirkuit ADC dan DAC, penguat presisi, PLL/VCO, dan IC clocking

Komunikasi dan infrastruktur

Medis dan perawatan kesehatan

Industri dan instrumentasi

DESKRIPSI UMUM

ADM7170 adalah regulator linier dropout rendah (LDO) CMOS yang beroperasi dari 2.3 V hingga 6.5 V dan menyediakan arus output hingga 500 mA. LDO arus output tinggi ini ideal untuk regulasi sirkuit sinyal analog dan campuran berkinerja tinggi yang beroperasi dari rel 6 V hingga 1.2 V. Menggunakan arsitektur kepemilikan canggih, perangkat ini menyediakan penolakan catu daya tinggi dan kebisingan rendah, dan mencapai respons transien garis dan beban yang sangat baik hanya dengan kapasitor output keramik 4.7 µF kecil. Respons transien beban biasanya 1.5 μs untuk langkah beban 1 mA hingga 500 mA.

ADM7170 tersedia dalam 17 pilihan tegangan output tetap. Tegangan berikut tersedia dari stok: 1.3 V, 1.8 V, 2.5 V, 3.0 V, 3.3 V, 4.2 V, dan 5.0 V. Tegangan tambahan yang tersedia berdasarkan pesanan khusus adalah: 1.5 V, 1.85 V, 2.0 V, 2.2 V, 2.7 V, 2.75 V, 2.8 V, 2.85 V, 3.8 V, dan 4.6 V. Versi yang dapat disesuaikan juga tersedia yang memungkinkan tegangan output yang berkisar dari 1.2 V hingga VIN − VDO dengan pembagi umpan balik eksternal.

Arus masuk dapat dikontrol dengan menyesuaikan waktu start-up melalui pin soft start. Waktu start-up tipikal dengan kapasitor soft start 1 nF adalah sekitar 1.0 ms. Kebisingan output regulator ADM7170 adalah 5 μV rms terlepas dari tegangan output. ADM7170 tersedia dalam LFCSP 8-pin, 3 mm × 3 mm, menjadikannya tidak hanya solusi yang sangat ringkas, tetapi juga memberikan kinerja termal yang sangat baik untuk aplikasi yang membutuhkan arus output hingga 500 mA dalam jejak kecil dan berprofil rendah.

INFORMASI

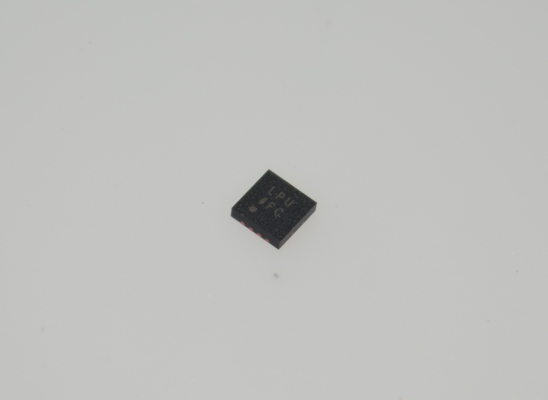

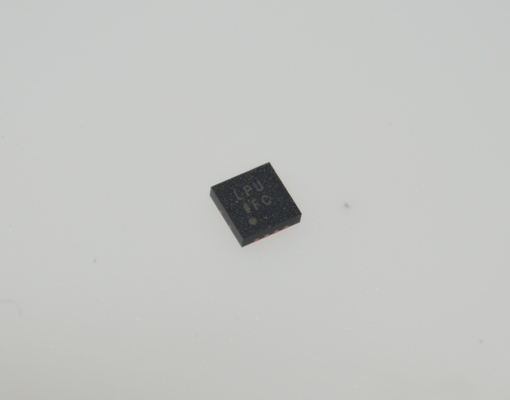

Gambar
