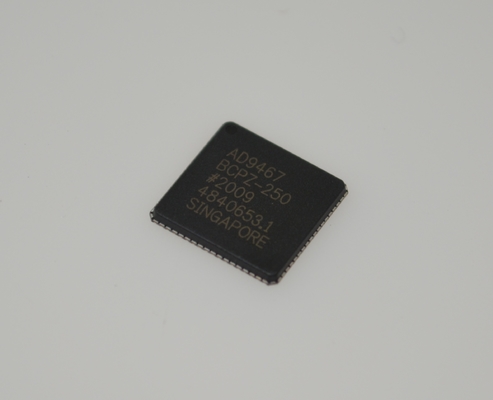

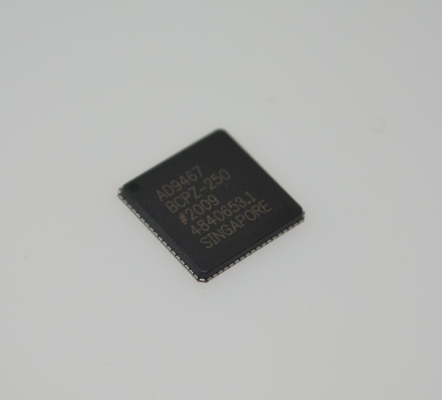

AD9467BCPZ-250 ADC 16-Bit 250MSPS 80dB SNR Catu Daya 1.8V Keluaran LVDS LFCSP-64 -40°C hingga +85°C Tingkat Industri

AD9467BCPZ-250 16-Bit 250MSPS ADC 80dB SNR 1.8V Supply LVDS Outputs LFCSP-64 -40anddeg;C sampai +85anddeg;C Industri Grade

dannbsp;

Fitur

SNR 75,5 dBFS hingga 210 MHz pada 250 MSPS

¢ 90 dBFS SFDR hingga 300 MHz pada 250 MSPS

¢ SFDR pada 170 MHz pada 250 MSPS

dannbsp; ¢ 92 dBFS pada dan-1 dBFS

dannbsp; ¢ 100 dBFS pada dan-2 dBFS

60 fs rms jitter

Linieritas yang sangat baik pada 250 MSPS

dannbsp; ?? DNL = danplusmn;0.5 LSB tipikal

dannbsp; ¢ INL = danplusmn;3.5 LSB tipikal

2 V p-p hingga 2,5 V p-p (default) input skala penuh diferensial (mampu diprogram)

¢ Buffer input terintegrasi

Opsi dukungan referensi eksternal

Stabilisator siklus kerja jam

Jam output yang tersedia

Pengendalian Pelabuhan Serial

dannbsp; ?? Generasi pola tes digital yang dapat dipilih

dannbsp; ?? Format data output yang dapat dipilih

Keluar LVDS (kompatibel ANSI-644)

Operasi pasokan 1,8 V dan 3,3 V

dannbsp;

Aplikasi

¢ Penerima seluler multi-carrier, multi-mode

Posifikasi array antena

Linierisasi penguat daya

¢ Internet nirkabel broadband

Radar

Imaging inframerah

Instrumen komunikasi

dannbsp;

DESKRIPSI Umum

AD9467 adalah 16-bit, monolitik, IF sampling analog-to-digital converter (ADC).Produk ini beroperasi pada tingkat konversi 250 MSPS dan dirancang untuk penerima nirkabel, instrumen, dan peralatan pengujian yang membutuhkan rentang dinamis yang tinggi.

ADC membutuhkan catu daya 1,8 V dan 3,3 V dan jam input diferensial tegangan rendah untuk operasi kinerja penuh.Tidak ada komponen referensi eksternal atau driver yang diperlukan untuk banyak aplikasiOutput data kompatibel dengan LVDS (ANSI-644 kompatibel) dan mencakup sarana untuk mengurangi arus keseluruhan yang dibutuhkan untuk jarak jejak yang pendek.

Data clock output (DCO) untuk menangkap data pada output disediakan untuk memberi sinyal bit output baru.

Fitur power-down internal yang didukung melalui SPI biasanya mengkonsumsi kurang dari 5 mW saat dinonaktifkan.

Fitur opsional memungkinkan pengguna untuk menerapkan berbagai kondisi operasi yang dapat dipilih, termasuk rentang input, format data pilih, dan pola uji data output.

AD9467 tersedia dalam LFCSP bebas Pb, 72-timbal, yang ditentukan di kisaran suhu industri minus 40°C sampai + 85°C.

dannbsp;

Hal-hal yang paling penting dari produk

1. Kemampuan pengoptimalan IF digunakan untuk meningkatkan SFDR.

2Kinerja SFDR yang luar biasa untuk aplikasi pengambilan sampel IF seperti multicarrier, multimode 3G, dan 4G cellular base station receiver.

3Mudah digunakan: referensi on-chip, buffer impedansi input tinggi, rentang input analog yang dapat disesuaikan, dan jam output untuk menyederhanakan pengambilan data.

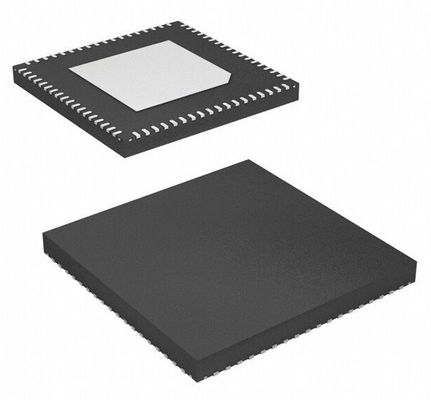

4Dikemas dalam paket LFCSP bebas Pb, 72-bodi.

5Clock duty cycle stabilizer (DCS) mempertahankan keseluruhan ADC per formance di berbagai lebar pulsa jam input.

6. Antarmuka port serial standar (SPI) mendukung berbagai fitur dan fungsi produk, seperti pemformatan data (offset binary, dua komplemen, atau Gray coding).
