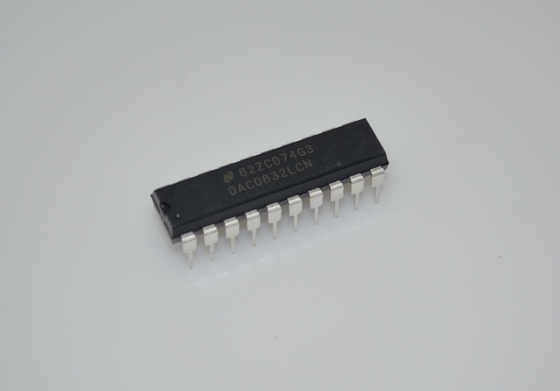

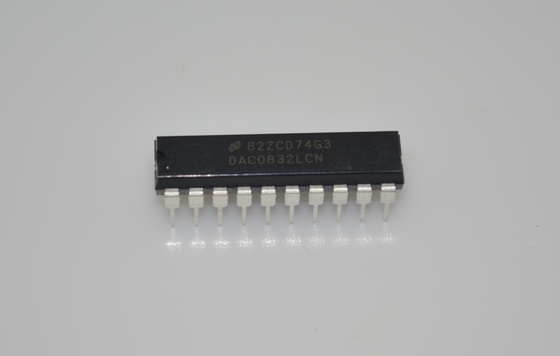

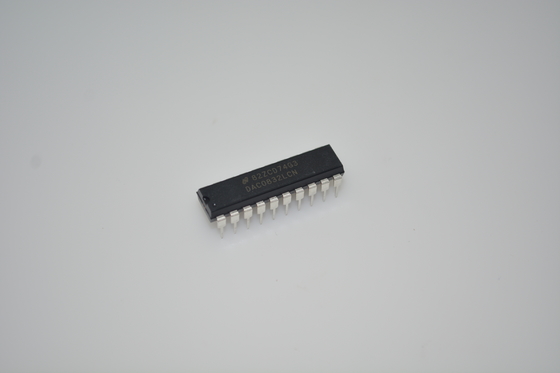

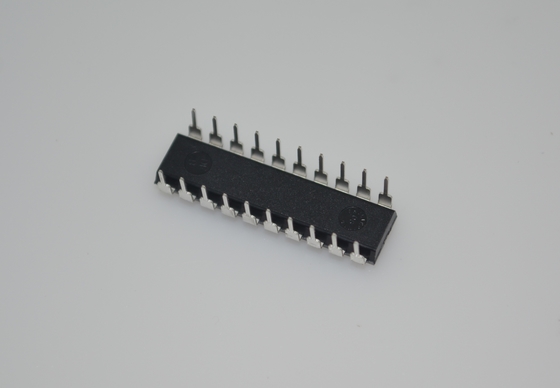

DAC0832LCN 8-Bit Multiplying DAC 1μs Waktu Pengendalian ±10V Output 20mW Power DIP-20 0°C sampai +70°C

DAC0832LCN

FITUR

• Input Data Digital Double-Buffered, Single-Buffered atau Flow Through

• Mudah Bertukar dan Kompatibel Pin dengan Seri DAC1230 12 bit

• Antarmuka Langsung ke Semua Mikroprosesor Populer

• Linearitas Ditentukan Hanya dengan Penyesuaian Nol dan Skala Penuh—BUKAN BEST STRAIGHT LINE FIT.

• Bekerja dengan ±10V Referensi - Multiplikasi 4-Kuartan Penuh

• Dapat Digunakan dalam Mode Switching Tegangan

• Input Logika yang Memenuhi Spesifikasi Tingkat Tegangan TTL (Ambang Logika 1.4V)

• Beroperasi “STAND ALONE” (tanpa μP) jika Diinginkan

• Tersedia dalam Paket SOIC atau PLCC 20-Pin

SPESIFIKASI UTAMA

• Waktu Penyelesaian Arus: 1 μs

• Resolusi: 8 bit

• Linearitas: 8, 9, atau 10 bit (Dipastikan Selama Suhu)

• Gain Tempco: 0.0002% FS/°C

• Disipasi Daya Rendah: 20 mW

• Catu Daya Tunggal: 5 hingga 15 VDC

DESKRIPSI

DAC0830 adalah DAC pengganda CMOS/Si-Cr 8-bit canggih yang dirancang untuk berinteraksi langsung dengan 8080, 8048, 8085, Z80®, dan mikroprosesor populer lainnya. Jaringan tangga resistor R-2R silikon-kromium yang disimpan membagi arus referensi dan menyediakan rangkaian dengan karakteristik pelacakan suhu yang sangat baik (kesalahan linearitas maksimum 0,05% dari Rentang Skala Penuh selama suhu). Rangkaian ini menggunakan sakelar arus CMOS dan logika kontrol untuk mencapai konsumsi daya rendah dan kesalahan arus bocor keluaran rendah. Rangkaian khusus menyediakan kompatibilitas tingkat tegangan input logika TTL.

Penyangga ganda memungkinkan DAC ini mengeluarkan tegangan yang sesuai dengan satu kata digital sambil menyimpan kata digital berikutnya. Hal ini memungkinkan pembaruan simultan dari sejumlah DAC.

Seri DAC0830 adalah anggota 8-bit dari keluarga DAC yang kompatibel dengan mikroprosesor (MICRO DAC).
