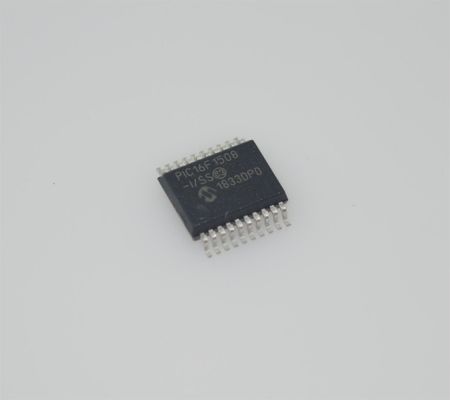

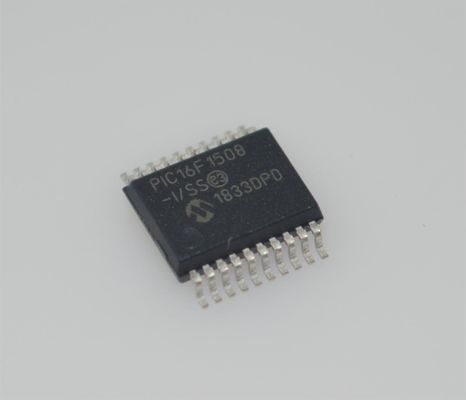

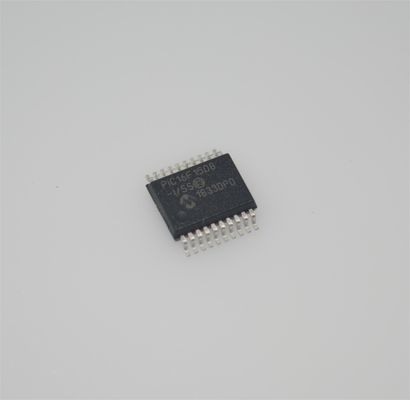

PIC16F1508-I/SS 20MHz 8-bit MCU 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40°C sampai +85°C

PIC16F1508-I/SS 20MHz MCU 8-bit 7KB Flash 256B RAM 12-bit ADC SSOP-20 2-5.5V -40anddeg;C hingga +85anddeg;C

andnbsp;

Fitur Mikrokontroler Khusus:

andbull; Rentang Tegangan Operasi:

- 1.8V hingga 3.6V (PIC16LF1508/9)

- 2.3V hingga 5.5V (PIC16F1508/9)

andbull; Dapat Diprogram Sendiri di bawah Kontrol Perangkat Lunak

andbull; Power-on Reset (POR)

andbull; Power-up Timer (PWRT)

andbull; Programmable Low-Power Brown-out Reset (LPBOR)

andbull; Extended Watchdog Timer (WDT):

- Periode yang dapat diprogram dari 1 ms hingga 256s

andbull; Perlindungan Kode yang Dapat Diprogram

andbull; In-Circuit Serial Programmingandtrade; (ICSPandtrade;) melalui Dua Pin

andbull; Enhanced Low-Voltage Programming (LVP)

andbull; In-Circuit Debug (ICD) melalui Dua Pin

andbull; Mode Sleep Hemat Daya:

- Mode Sleep Daya Rendah

- Low-Power BOR (LPBOR)

andbull; Indikator Suhu Terintegrasi

andbull; 128 Bytes High-Endurance Flash

- Ketahanan Flash tulis 100.000 (minimum)

andnbsp;

Fitur Periferal:

andbull; Konverter Analog-ke-Digital (ADC):

- Resolusi 10-bit

- 12 saluran eksternal

- Tiga saluran internal:

andnbsp; - Referensi Tegangan Tetap

andnbsp; - Konverter Digital-ke-Analog (DAC)

andnbsp; - Saluran Indikator Suhu

- Kemampuan akuisisi otomatis

- Konversi tersedia selama Sleep

andbull; Konverter Digital-ke-Analog 5-Bit (DAC):

- Output tersedia secara eksternal

- Pemilihan referensi positif

- Koneksi internal ke komparator dan ADC

andbull; Dua Komparator:

- Input rail-to-rail

- Kontrol mode daya

- Histeresis yang dapat dikontrol perangkat lunak

andbull; Referensi Tegangan:

- Referensi Tegangan Tetap (FVR) 1.024V dengan level output Gain 1x, 2x dan 4x

andbull; 18 Pin I/O (1 Pin Hanya Input):

- Arus sink/sumber tinggi 25 mA/25 mA

- Pull-up lemah yang dapat diprogram secara individual

- Dapat diprogram secara individual

andnbsp; Pin Interrupt-on-Change (IOC)

andbull; Timer0: Timer/Counter 8-Bit dengan Prescaler yang Dapat Diprogram 8-Bit

andbull; Enhanced Timer1:

- Timer/counter 16-bit dengan prescaler

- Mode Input Gerbang Eksternal

andbull; Timer2: Timer/Counter 8-Bit dengan Register Periode 8-Bit, Prescaler dan Postscaler

andbull; Empat modul PWM 10-bit

andbull; Master Synchronous Serial Port (MSSP) dengan SPI dan I2C dengan:

- Masking alamat 7-bit

- Kompatibilitas SMBus/PMBusandtrade;

andbull; Enhanced Universal Synchronous Asynchronous Receiver Transmitter (EUSART)

- Kompatibel RS-232, RS-485 dan LIN

- Deteksi Auto-Baud

- Auto-wake-up on Start

andbull; Empat modul Configurable Logic Cell (CLC):

- 16 sinyal sumber input yang dapat dipilih

- Empat input per modul

- Kontrol perangkat lunak dari fungsi logika/keadaan/jam kombinasi/berurutan

- AND/OR/XOR/D Flop/D Latch/SR/JK

- Input dari sumber eksternal dan internal

- Output tersedia ke pin dan periferal

- Operasi saat Sleep

andbull; Numerically Controlled Oscillator (NCO):

- Akumulator 20-bit

- Penambahan 16-bit

- Kontrol frekuensi linier sejati

- Input jam berkecepatan tinggi

- Mode Output yang dapat dipilih

andnbsp; - Mode Fixed Duty Cycle (FDC)

andnbsp; - Mode Pulse Frequency (PF)

andbull; Complementary Waveform Generator (CWG):

- Delapan sumber sinyal yang dapat dipilih

- Kontrol dead-band tepi jatuh dan naik yang dapat dipilih

- Kontrol polaritas

- Empat sumber auto-shutdown

- Beberapa sumber input: PWM, CLC, NCO

andnbsp;
