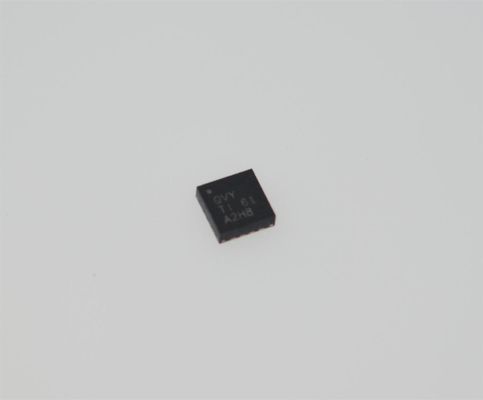

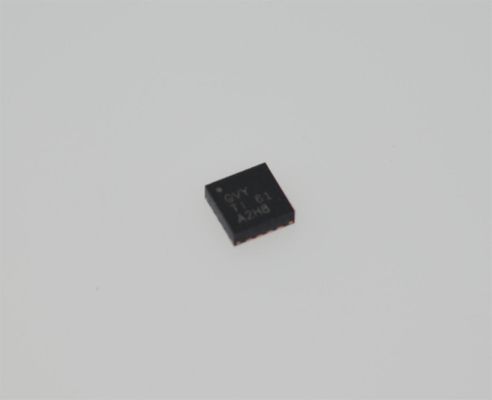

TPS62132RGTR 3.3V 1A Buck Converter 3-17V Input 2.5MHz 95% Efisiensi QFN-16 -40°C sampai +85°C

TPS62132RGTR

andnbsp;

Fitur

andbull; Topologi DCS-Controlandtrade;

andbull; Rentang tegangan input: 3 V hingga 17 V

andbull; Arus keluaran hingga 3-A

andbull; Tegangan keluaran yang dapat disesuaikan dari 0,9 V hingga 6 V

andbull; Tegangan keluaran yang dapat dipilih pin (nominal, + 5%)

andbull; Soft start dan pelacakan yang dapat diprogram

andbull; Transisi mode hemat daya yang mulus

andbull; Arus diam 17 danmicro;A (khas)

andbull; Frekuensi operasi yang dapat dipilih

andbull; Keluaran power-good

andbull; Mode siklus kerja 100%

andbull; Perlindungan hubung singkat

andbull; Perlindungan suhu berlebih

andbull; Kompatibel pin-ke-pin dengan TPS62140 dan TPS62150

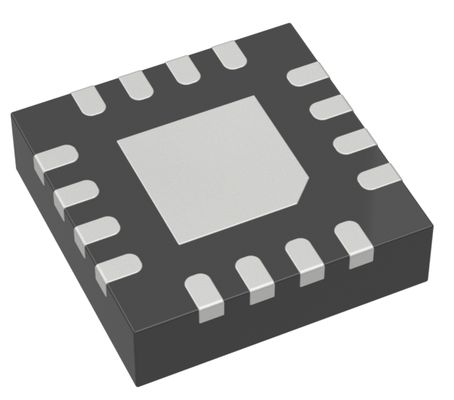

andbull; Tersedia dalam paket 3-mm dantimes; 3-mm, QFN-16

andbull; Gunakan TPS82130 untuk desain yang lebih cepat

andnbsp;

Aplikasi

andbull; Catu daya rel 12-V standar

andbull; Catu daya POL dari baterai Li-ion tunggal atau ganda

andbull; Solid-state drive

andbull; Sistem tertanam

andbull; Pengganti LDO

andbull; PC seluler, tablet, modem, kamera

andbull; Server, microserver

andbull; Terminal data, point of sales (ePOS)

andnbsp;

Deskripsi

Keluarga TPS6213x adalah konverter DC-DC step down sinkron yang mudah digunakan yang dioptimalkan untuk aplikasi dengan kepadatan daya tinggi. Frekuensi switching tinggi biasanya 2,5 MHz memungkinkan penggunaan induktor kecil dan memberikan respons transien yang cepat serta akurasi tegangan keluaran yang tinggi dengan menggunakan topologi DCS Control.

Dengan rentang tegangan input operasi yang luas dari 3 V hingga 17 V, perangkat ini sangat cocok untuk sistem yang ditenagai dari baterai Li-Ion atau baterai lainnya serta dari rel daya menengah 12-V. Mereka mendukung arus keluaran kontinu hingga 3-A pada tegangan keluaran antara 0,9 V dan 6 V (dengan mode siklus kerja 100%). Ramp up tegangan keluaran dikendalikan oleh pin soft-start, yang memungkinkan pengoperasian sebagai catu daya mandiri atau dalam konfigurasi pelacakan. Pengurutan daya juga dimungkinkan dengan mengkonfigurasi pin Enable dan open-drain Power Good.

Dalam mode hemat daya, perangkat menarik arus diam sekitar 17 danmu;A dari VIN. Mode hemat daya, yang masuk secara otomatis dan mulus jika bebannya kecil, mempertahankan efisiensi tinggi di seluruh rentang beban. Dalam mode shutdown, perangkat dimatikan dan konsumsi arus shutdown kurang dari 2 danmu;A.

Perangkat, tersedia dalam versi tegangan keluaran yang dapat disesuaikan dan tetap, dikemas dalam paket VQFN 16-pin berukuran 3 mm dantimes; 3 mm (RGT).
