BQ35100PWR Baterai Fuel Gauge 1-Cell Li-SOCl2 I2C Interface ± 1% Keakuratan 1.8-3.6V 14-TSSOP -40°C sampai +85°C

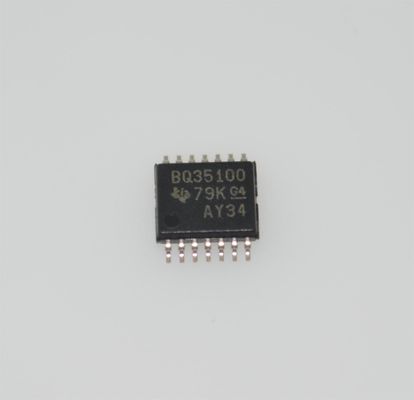

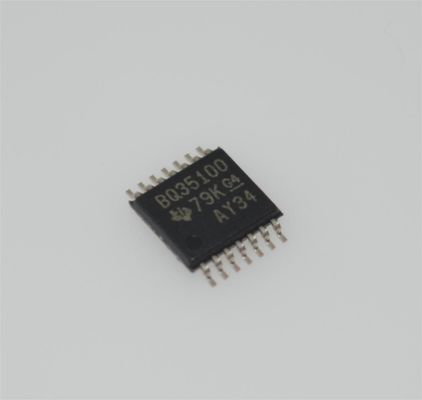

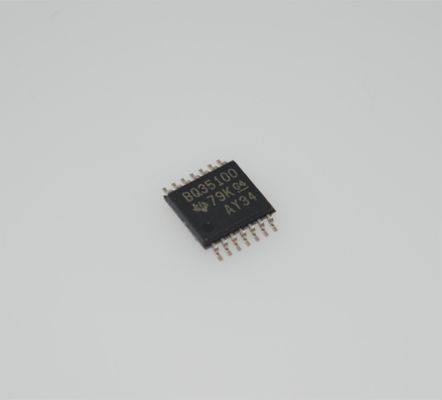

BQ35100PWR

andnbsp;

Fitur

andbull; Pengukur bahan bakar dan diagnostik baterai untuk aplikasi meter aliran memprediksi akhir masa pakai atau kegagalan baterai dini

andndash; Mendukung baterai kimia litium tionil klorida (Li-SOCl2) dan litium mangan dioksida (Li-MnO2)

andndash; Pengukuran tegangan, suhu, arus, dan penghitung coulomb yang akurat yang melaporkan kesehatan dan masa pakai baterai

andndash; Algoritma state-of-health (SOH) untuk Li-MnO2

andndash; Algoritma end-of-service (EOS) untuk Li-SOCl2

andndash; Algoritma akumulasi coulomb (ACC) untuk semua jenis baterai

andbull; Konsumsi daya rata-rata yang sangat rendah untuk memaksimalkan waktu pakai baterai

andndash; Pengukur diaktifkan melalui pembaruan berkala yang dikontrol host

andndash; State-of-health (SOH) ~0,06 andmicro;A

andndash; End-of-service (EOS) ~0,35 andmicro;A

andndash; Pembaruan diagnostik akumulasi coulomb (ACC) ~0,3 andmicro;A

andbull; Kemampuan interaksi sistem

andndash; Komunikasi host I2C, menyediakan parameter baterai dan akses status

andndash; Interupsi host yang dapat dikonfigurasi

andndash; Opsi pencatatan data informasi baterai untuk diagnostik dalam operasi dan analisis kegagalan

andndash; Otentikasi SHA-1 untuk membantu mencegah penggunaan baterai palsu

andnbsp;

Aplikasi

andbull; Digunakan dalam sistem baterai primer dan cocok untuk aplikasi beban dinamis dan perubahan suhu lingkungan yang besarandndash; Meter pintar dan meter aliranandndash; Kontrol akses pintuandndash; Detektor kebocoran asap dan gasandndash; Otomatisasi gedungandndash; IoT, termasuk node sensorandndash; Pelacakan aset

andbull; Pelaporan status baterai dan diagnostik dengan deteksi kegagalan dini untuk sistem meter aliran

andbull; Memperpanjang waktu pakai baterai dengan pengukur baterai yang akurat untuk detektor asap, node sensor, dan aplikasi pelacak aset

andnbsp;

Deskripsi

Pengukur Bahan Bakar Baterai dan Monitor End-Of Service BQ35100 menyediakan pengukur bahan bakar yang sangat dapat dikonfigurasi untuk baterai litium non-isi ulang (primer) tanpa memerlukan pengosongan paksa baterai. Dibuat sedemikian rupa sehingga pengoptimalan tidak diperlukan untuk mencapai pengukur yang akurat, perangkat BQ35100 menggunakan algoritma pengukur TI yang dipatenkan untuk mendukung opsi untuk mengganti baterai lama dengan yang baru dengan mulus.

Perangkat BQ35100 memberikan hasil yang akurat dengan konsumsi daya rata-rata yang sangat rendah di mana kurang dari 2 andmicro;A dapat dicapai melalui kontrol host melalui pin GAUGE ENABLE (GE). Perangkat hanya perlu dihidupkan cukup lama, pada frekuensi pembaruan yang ditentukan sistem, untuk mengumpulkan data dan membuat perhitungan untuk mendukung algoritma yang dipilih. Sistem tipikal mungkin hanya perlu diperbarui sekali setiap 8 jam karena pengukur tidak perlu dihidupkan untuk mengukur semua aktivitas pengosongan.

Fungsi pengukur bahan bakar menggunakan pengukuran tegangan, arus, dan suhu untuk menyediakan data state-of-health (SOH) dan informasi peringatan end-of-service (EOS) di mana host dapat membaca data yang dikumpulkan melalui bus I2C 400-kHz. Output ALERT, berdasarkan berbagai opsi status dan data yang dapat dikonfigurasi, juga tersedia untuk mengganggu host.
