TPS61500PWPR 5V 1.2A Boost Converter 2.5-5.5V Input 95% Efisiensi 1MHz 14-HTSSOP -40°C sampai +85°C

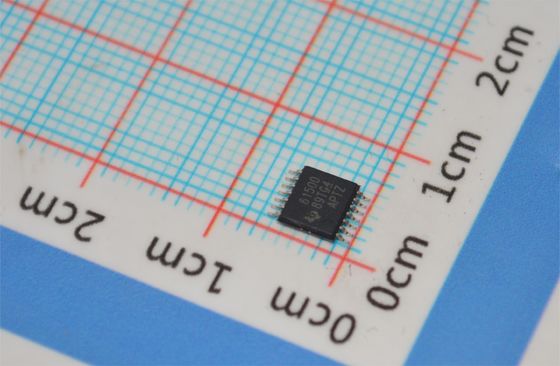

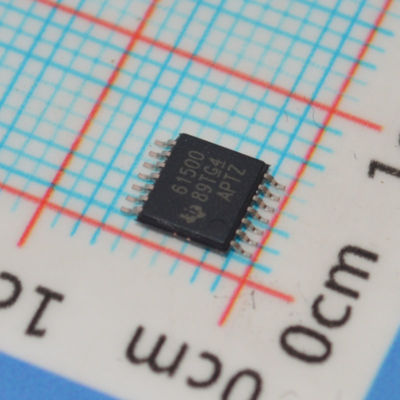

TPS61500PWPR

Fitur

• Rentang Tegangan Input 2.9-V hingga 18-V

• Sakelar Daya Internal 3-A, 40-V– Empat LED 3-W Dari Input 5-V– Delapan LED 3-W Dari Input 12-V

• Konversi Daya Efisiensi Tinggi: Hingga 93%

• Frekuensi Diatur oleh Resistor Eksternal: 200 kHz hingga 2.2 MHz

• Soft Start yang Ditentukan Pengguna ke Beban Penuh

• Perlindungan Tegangan Lebih yang Dapat Diprogram

• Peredupan Kecerahan Analog dan PWM Murni

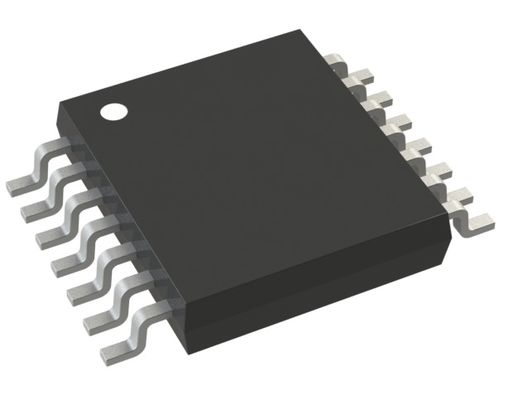

• Paket HTSSOP 14-Pin Dengan PowerPAD™

Aplikasi

• Lampu Latar Monitor

• LED Kecerahan Tinggi 1-W atau 3-W

Deskripsi

TPS61500 adalah regulator switching monolitik dengan sakelar daya 3-A, 40-V terintegrasi. Ini adalah driver yang ideal untuk LED 1-W atau 3-W dengan kecerahan tinggi. Perangkat ini memiliki rentang tegangan input yang luas untuk mendukung aplikasi dengan tegangan input dari baterai multi-sel atau rel daya 5-V atau 12-V yang diatur. Arus LED 5 V PWM C4 C5 R4 1 diatur dengan resistor sensor eksternal R3, dan tegangan umpan balik yang diatur menjadi 200 mV oleh loop kontrol PWM (modulasi lebar pulsa) mode arus, seperti yang ditunjukkan pada Sirkuit Aplikasi Khas. Perangkat ini mendukung metode peredupan analog dan PWM murni untuk kontrol kecerahan LED. Menghubungkan kapasitor ke pin DIMC mengkonfigurasi perangkat untuk digunakan untuk peredupan analog, dan arus LED bervariasi sebanding dengan siklus kerja sinyal PWM eksternal. Mengambangkan pin DIMC mengkonfigurasi perangkat untuk peredupan PWM murni dengan arus LED rata-rata menjadi siklus kerja sinyal PWM dikalikan dengan arus LED yang ditetapkan. Perangkat ini memiliki fungsi soft-start yang dapat diprogram untuk membatasi arus masuk selama start-up, dan ia memiliki fitur perlindungan bawaan lainnya, seperti batas arus lebih pulsa demi pulsa, perlindungan tegangan lebih, dan pematian termal. TPS61500 tersedia dalam paket HTSSOP 14 pin dengan PowerPAD.

Informasi

Gambar
