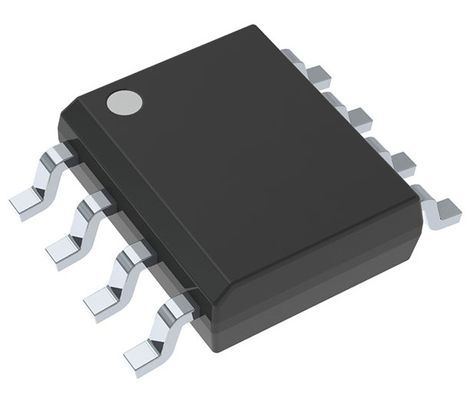

TCAN1051VDQ1 Transceiver CAN FD 5V 5Mbps Laju Data Fleksibel ±58V Perlindungan Kesalahan 1.8V-5V Logika I/O SOIC-8 -40°C hingga +125°C AEC-Q100 Grade 1

TCAN1051VDQ1

Fitur

• AEC Q100: Berkualifikasi untuk aplikasi otomotif– Tingkat suhu 1: -40°C hingga 125°C, TA– Tingkat klasifikasi HBM: ±16 kV– Tingkat klasifikasi CDM ±1500 V

• Memenuhi standar lapisan fisik ISO 11898-2:2016 dan ISO 11898-5:2007

• Mampu Fungsional-Keselamatan– Dokumentasi tersedia untuk membantu desain sistem keselamatan fungsional

• 'Turbo' CAN:– Semua perangkat mendukung CAN klasik dan 2 Mbps CAN FD (laju data fleksibel) dan opsi "G" mendukung 5 Mbps– Waktu propagasi yang singkat dan simetris serta waktu loop yang cepat untuk peningkatan margin waktu– Laju data yang lebih tinggi dalam jaringan CAN yang dimuat

• Kinerja EMC: mendukung SAE J2962-2 dan IEC 62228-3 (hingga 500 kbps) tanpa choke mode umum

• Rentang Tegangan I/O mendukung MCU 3.3 V dan 5 V

• Perilaku pasif yang ideal saat tidak bertenaga– Terminal bus dan logika berimpedansi tinggi (tanpa beban)– Daya hidup/mati tanpa gangguan pada bus dan output RXD

• Fitur perlindungan– Perlindungan ESD IEC hingga ±15 kV– Perlindungan Kesalahan Bus: ±58 V (varian non-H) dan ±70 V (varian H)– Perlindungan tegangan kurang pada terminal suplai VCC dan VIO (hanya varian V)– Waktu habis pengemudi dominan (TXD DTO) - Laju data hingga 10 kbps– Perlindungan penonaktifan termal (TSD)

• Tegangan input mode umum penerima: ±30 V

• Penundaan loop tipikal: 110 ns

• Suhu sambungan dari –55°C hingga 150°C

• Tersedia dalam paket SOIC(8) dan Paket VSON(8) tanpa timah (3.0 mm x 3.0 mm) dengan peningkatan kemampuan inspeksi optik otomatis (AOI)

Aplikasi

• Otomotif dan Transportasi

• Semua perangkat mendukung jaringan CAN yang sangat dimuat

• Aplikasi ISOBUS alat berat ISO 11783

Deskripsi

Keluarga transceiver CAN ini memenuhi standar lapisan fisik CAN Kecepatan Tinggi (Jaringan Area Pengontrol) ISO11898-2 (2016). Semua perangkat dirancang untuk digunakan dalam jaringan CAN FD hingga 2 Mbps (megabit per detik). Perangkat dengan nomor komponen yang menyertakan akhiran "G" dirancang untuk laju data hingga 5 Mbps, dan versi dengan "V" memiliki input suplai daya sekunder untuk pergeseran level I/O ambang pin input dan level output RXD. Keluarga perangkat ini hadir dengan mode senyap yang juga umumnya disebut sebagai mode hanya-dengarkan. Selain itu, semua perangkat menyertakan banyak fitur perlindungan untuk meningkatkan ketahanan perangkat dan jaringan.

Informasi

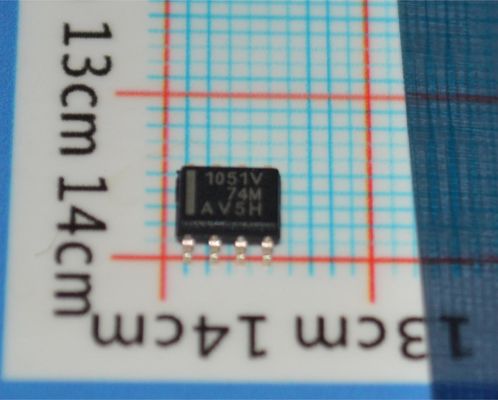

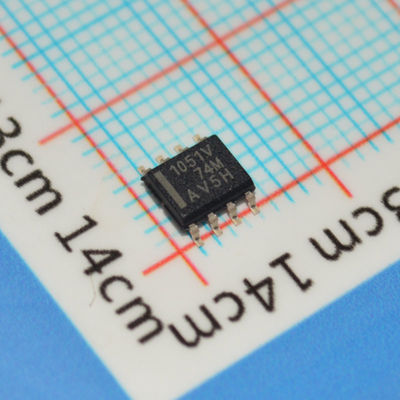

Gambar
