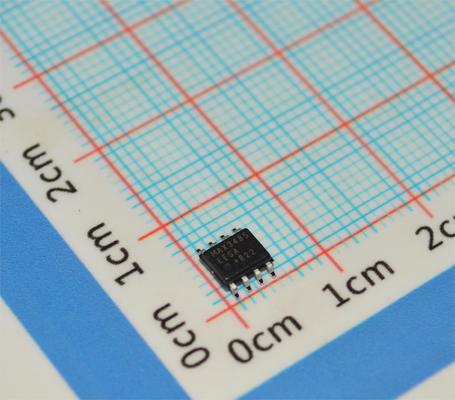

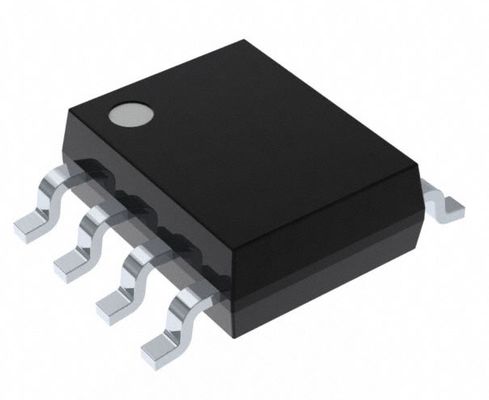

MAX3485EESA 3.3V RS-485/RS-422 Transceiver 10Mbps 1/8 Unit Load (256 Node) ±15kV ESD SOIC-8 -40°C sampai +85°C

MAX3485EESA

andnbsp;

Fitur

● Perlindungan ESD untuk Pin I/O RS-485

andnbsp; andbull; andplusmn;15kV—Model Tubuh Manusia

andnbsp; andbull; andplusmn;8kV—IEC 1000-4-2, Pelepasan Kontak

andnbsp; andbull; andplusmn;15kV—IEC 1000-4-2, Pelepasan Celah Udara

● Beroperasi dari Catu Daya +3.3V Tunggal— Tidak Perlu Pompa Pengisian

● Dapat dioperasikan dengan Logika +5V

● Tingkat Data 12Mbps Terjamin (MAX3485E/MAX3490E/MAX3491E)

● Terbatas Laju-Slew untuk Transmisi Data Tanpa Kesalahan (MAX3483E/MAX3488E)

● Mode Shutdown Arus Rendah 2nA (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● Rentang Tegangan Input Mode-Umum -7V hingga +12V

● Tersedia Versi Full-Duplex dan Half-Duplex

● Pinout 75176 Standar Industri (MAX3483E/MAX3485E/MAX3486E)

● Pembatas Arus dan Shutdown Termal untuk Perlindungan Kelebihan Beban Driver

andnbsp;

Aplikasi

● Telekomunikasi

● Jaringan Area Lokal Kontrol Industri

● Transceiver untuk Aplikasi Sensitif EMI

● Jaringan Digital Layanan Terpadu

andnbsp;

Deskripsi Umum

Perangkat dalam keluarga MAX3483E (MAX3483E/MAX3485E/ MAX3486E/MAX3488E/MAX3490E/MAX3491E) adalah transceiver berdaya rendah +3.3V yang dilindungi ESD andplusmn;15kV untuk komunikasi RS-485 dan RS-422. Setiap perangkat berisi satu driver dan satu receiver. MAX3483E dan MAX3488E menampilkan driver terbatas laju-slew yang meminimalkan EMI dan mengurangi refleksi yang disebabkan oleh kabel yang tidak diakhiri dengan benar, memungkinkan transmisi data bebas kesalahan pada laju data hingga 250kbps. MAX3486E yang sebagian terbatas laju-slew mentransmisikan hingga 2.5Mbps. MAX3485E, MAX3490E, dan MAX3491E mentransmisikan hingga 12Mbps.

Semua perangkat menampilkan perlindungan pelepasan elektrostatik (ESD) yang ditingkatkan. Semua output pemancar dan input receiver dilindungi hingga andplusmn;15kV menggunakan Pelepasan Celah Udara IEC 1000-4-2, andplusmn;8kV menggunakan Pelepasan Kontak IEC 1000-4-2, dan andplusmn;15kV menggunakan Model Tubuh Manusia.

Driver dibatasi arus hubung singkat dan dilindungi terhadap disipasi daya berlebihan oleh rangkaian shutdown termal yang menempatkan output driver ke keadaan impedansi tinggi. Input receiver memiliki fitur fail-safe yang menjamin output logika-tinggi jika kedua input adalah rangkaian terbuka.

MAX3488E, MAX3490E, dan MAX3491E menampilkan komunikasi full duplex, sedangkan MAX3483E, MAX3485E, dan MAX3486E dirancang untuk komunikasi half-duplex.

andnbsp;

Informasi

andnbsp;

Gambar
