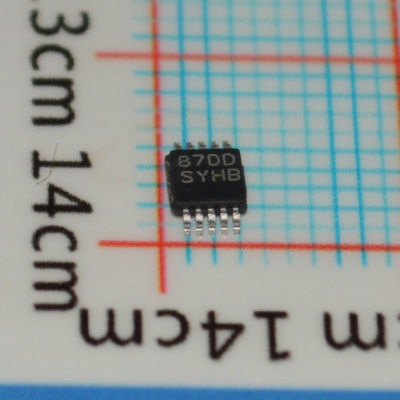

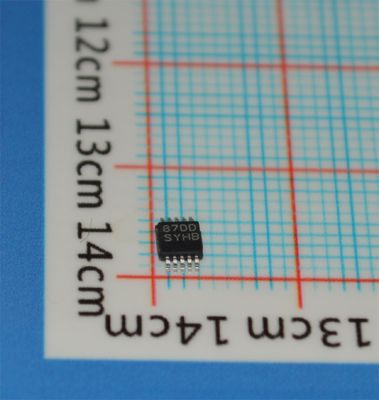

LM3409HVMY 75V 1.5A Driver LED 6-75V Input Peredupan Analog/PWM 1MHz MSOP-10 -40°C hingga +125°C

LM3409HVMY

Fitur

• LM3409-Q1 dan LM3409HV-Q1 adalah Produk Tingkat Otomotif: Lulus AEC-Q100 Grade 1

• Penggerak Gerbang MOSFET Puncak 2-Ω, 1-A

• Rentang VIN: 6 V hingga 42 V (LM3409, LM3409-Q1)

• Rentang VIN: 6 V hingga 75 V (LM3409HV, LM3409HV Q1)

• Penginderaan Arus Diferensial, Sisi Tinggi

• Batas Arus Siklus-demi-Siklus

• Tidak Perlu Kompensasi Loop Kontrol

• Rentang Peredupan PWM 10.000:1

• Rentang Peredupan Analog 250:1

• Mendukung Kapasitor Output Semua-Keramik dan Output Tanpa Kapasitor

• Shutdown Daya Rendah dan Shutdown Termal

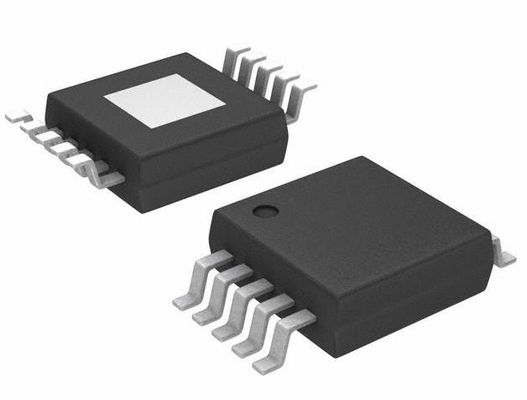

• Paket HVSSOP 10-Pin yang Ditingkatkan Secara Termal

Aplikasi

• LEDDriver

• Sumber Arus Konstan

• Pencahayaan Otomotif

• Penerangan Umum

Deskripsi

LM3409, LM3409-Q1, LM3409HV, dan LM3409HV-Q1 adalah pengontrol MOSFET saluran-P (PFET) untuk regulator arus step-down (buck). Mereka menawarkan rentang tegangan input yang luas, penginderaan arus diferensial sisi tinggi dengan tegangan ambang rendah yang dapat disesuaikan dan fungsi aktif/nonaktif output yang cepat serta paket HVSSOP 10-pin yang ditingkatkan secara termal. Fitur-fitur ini digabungkan untuk membuat keluarga perangkat LM3409 ideal untuk digunakan sebagai sumber arus konstan untuk menggerakkan LED di mana arus maju hingga 5 A mudah dicapai.

Perangkat LM3409 menggunakan kontrol waktu mati konstan (COFT) untuk mengatur arus konstan yang akurat tanpa perlu kompensasi loop kontrol eksternal. Peredupan analog dan PWM mudah diterapkan dan menghasilkan rentang peredupan yang sangat linier dengan rasio kontras yang sangat baik. UVLO yang dapat diprogram, shutdown daya rendah, dan shutdown termal melengkapi rangkaian fitur.

Informasi

Gambar
