LM2676SX-5.0 5V 3A Buck Converter 8-40V Input 90% Efisiensi TO-263 260kHz -40°C sampai +125°C

LM2676SX-5.0

andnbsp;

Fitur

andbull; Produk baru tersedia:andndash; Konverter sinkron LMR51430 4,5 hingga 36-V, 3-A, 500-kHz dan 1,1 MHz

andbull; Untuk waktu pemasaran yang lebih cepat:andndash; Modul daya TLVM13630 3 hingga 36-V, 3-A, 200-kHz hingga 2,2-MHz

andbull; Efisiensi hingga 94%

andbull; Sederhana dan mudah dirancang (menggunakan komponen eksternal yang tersedia)

andbull; Sakelar output DMOS 150-mandOmega;

andbull; Versi output tetap 3,3-V, 5-V, 12-V dan yang dapat disesuaikan (1,2 V hingga 37 V)

andbull; Arus siaga 50-andmicro;A saat dimatikan

andbull; andplusmn;2% toleransi output maksimum pada kondisi saluran dan beban penuh

andbull; Rentang tegangan input lebar: 8 V hingga 40 V

andbull; Osilator internal frekuensi tetap 260-kHz

andbull;andndash;40 hingga 125anddeg;C rentang suhu sambungan pengoperasian

andnbsp;

Aplikasi

andbull; Modul komunikasi

andbull; Meteran listrik

andbull; Panel operasi tombol panggilan

andbull; Penggerak motor

andnbsp;

Deskripsi

Rangkaian regulator LM2676 adalah sirkuit terpadu monolitik yang menyediakan semua fungsi aktif untuk regulator switching step-down (buck) yang mampu menggerakkan beban hingga 3-A dengan karakteristik regulasi saluran dan beban yang sangat baik. Efisiensi tinggi (> 90%) diperoleh melalui penggunaan sakelar daya DMOS resistansi ON rendah. Rangkaian ini terdiri dari tegangan output tetap 3,3 V, 5 V, dan 12 V dan versi output yang dapat disesuaikan.

Konsep konverter daya SIMPLE SWITCHERandreg; menyediakan desain lengkap menggunakan jumlah minimum komponen eksternal. Osilator frekuensi tetap tinggi (260 kHz) memungkinkan penggunaan komponen berukuran fisik lebih kecil. Keluarga induktor standar untuk digunakan dengan LM2676 tersedia dari beberapa produsen untuk sangat menyederhanakan proses desain.

Rangkaian LM2676 juga memiliki pematian termal bawaan, pembatas arus, dan input kontrol ON dan OFF yang dapat mematikan regulator ke kondisi siaga arus diam rendah 50‑andmicro;A. Tegangan output dipastikan memiliki toleransi andplusmn;2%. Frekuensi jam dikontrol dalam toleransi andplusmn;11%.

andnbsp;

Informasi

andnbsp;

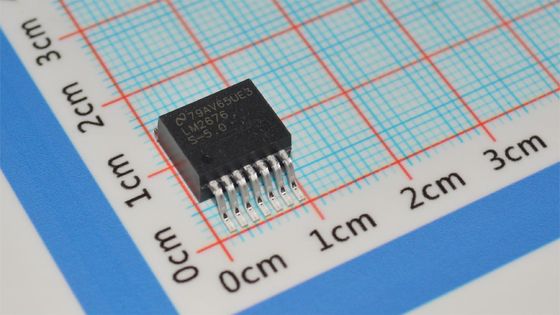

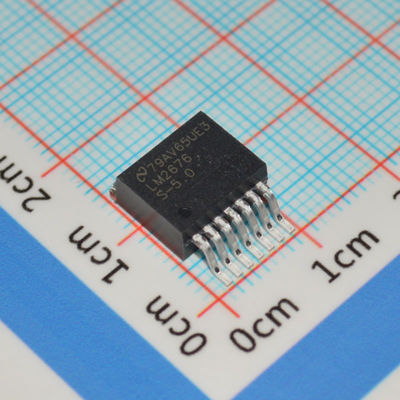

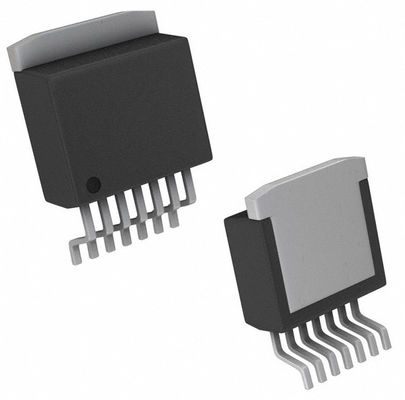

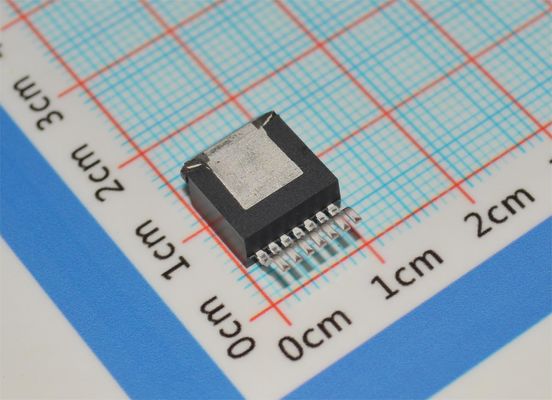

Gambar

Keuntungan kami:

• Produk berkualitas tinggi --- penawaran kami 100% baru dan asli, ROHS
• Harga kompetitif --- saluran Pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim Pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam waktu 1-3 hari kerja setelah pembayaran dikonfirmasi.

andnbsp;

pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^


Daftar Produk
Menyediakan Rangkaian Komponen Elektronik, berbagai macam semikonduktor, Komponen aktif and pasif. Kami dapat membantu Anda mendapatkan semua untuk bom PCB, Singkatnya, Anda bisa mendapatkan solusi satu atap di sini,


Penawaran termasuk:
Sirkuit Terpadu, IC Memori, Dioda, Transistor, Kapasitor, Resistor, Varistor, Sekering, Trimmer and Potensiometer, Transformator, Baterai, Kabel, Relai, Sakelar, Konektor, Blok Terminal, Kristal and Osilator, Induktor, Sensor, Transformator, Driver IGBT, LED, LCD, Konverter, PCB (Papan Sirkuit Cetak), PCBA (Rakitan PCB)

Kuat dalam Merek:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, dll
