LM1086IS-5.0 Regulator LDO 5V 1.5A ±1% Akurasi, Dropout 1V TO-263 Perlindungan Termal -40°C hingga +125°C

LM1086IS-5.0

andnbsp;

Fitur

andbull; Tersedia dalam V Tetap 1.8-V, 2.5-V, 3.3-V, 5-V

andbull; Tersedia dalam Versi yang Dapat Disesuaikan

andbull; Pembatasan Arus dan Perlindungan Termal

andbull; Akurasi Output 2%

andbull; Arus Output 1.5 A

andbull; Regulasi Lini 0.015% (Khas)

andbull; Regulasi Beban 0.1% (Khas)

andbull; Tegangan Input Maksimum hingga 29V

andbull; Tegangan Output yang Dapat Disesuaikan Minimum Turun ke 1.25V

andbull; Stabil dengan Kapasitor Output Keramik dengan ESR

andbull; Rentang Suhu :-40anddeg;C hingga 125anddeg;C

andnbsp;

Aplikasi

andbull; Regulator Linear Efisiensi Tinggi

andbull; Pengisi Daya Baterai

andbull; Regulasi Pasca untuk Catu Daya Switching

andbull; Regulator Arus Konstan

andbull; Catu Daya Mikroprosesor

andbull; Catu Daya Penguat Audio

andbull; Kontrol Alarm Kebakaran

andnbsp;

Deskripsi

LM1086 adalah regulator dengan dropout maksimum 1.5 V pada arus beban 1.5 A. Perangkat ini memiliki pin-out yang sama dengan standar industri LM317 TI.

Dua resistor diperlukan untuk mengatur tegangan output dari versi tegangan output yang dapat disesuaikan dari LM1086. Versi tegangan output tetap mengintegrasikan resistor penyesuaian. Biasanya, tidak diperlukan kapasitor input kecuali perangkat terletak lebih dari 6 inci dari kapasitor filter input. Kapasitor output dapat diganti dengan keramik dan ESR yang sesuai.

Rangkaian LM1086 mencakup referensi bandgap yang dipangkas zener, pembatasan arus, dan pematian termal. Karena regulator LM1086 mengambang dan hanya mendeteksi tegangan diferensial input-ke-output, catu daya beberapa ratus volt dapat diatur selama diferensial input-ke-output maksimum tidak terlampaui. Melebihi diferensial input-ke-output maksimum akan mengakibatkan korsleting output. Dengan menghubungkan resistor tetap antara pin penyesuaian dan output, LM1086 juga dapat digunakan sebagai regulator arus presisi.

andnbsp;

Informasi

andnbsp;

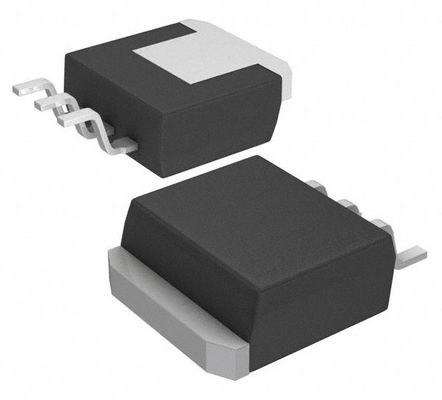

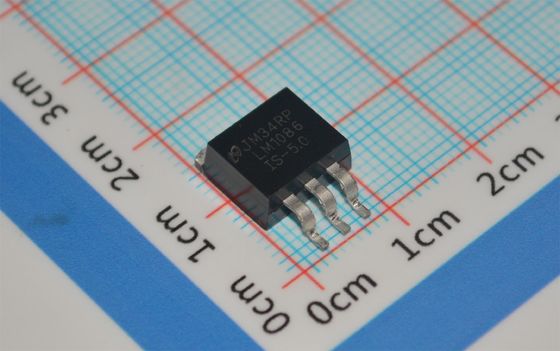

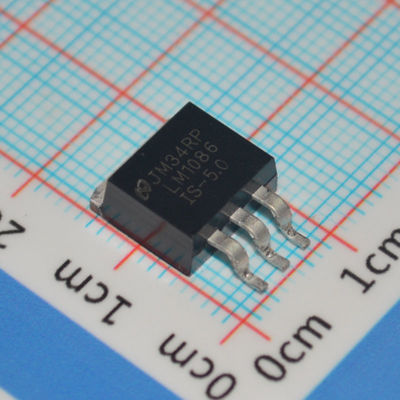

Gambar
