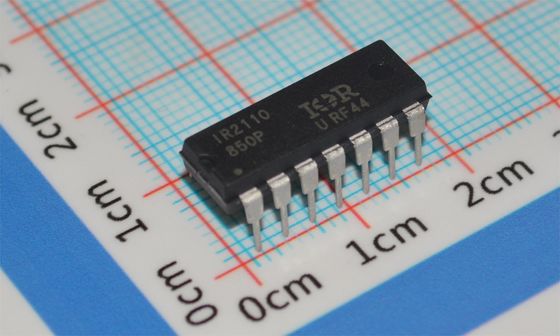

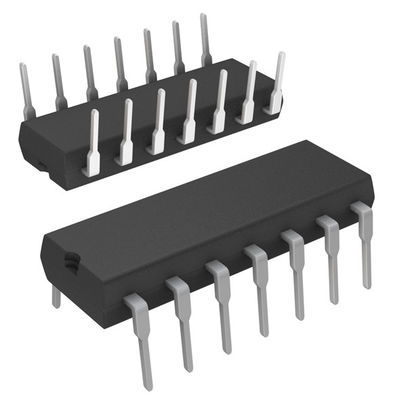

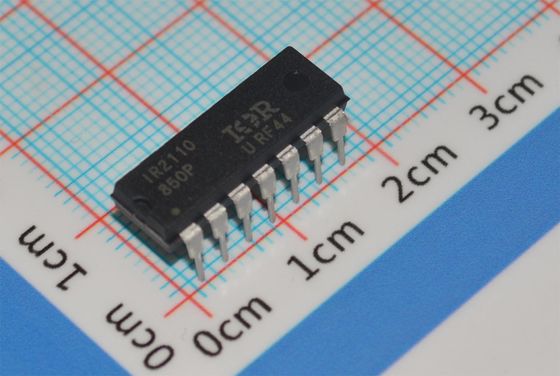

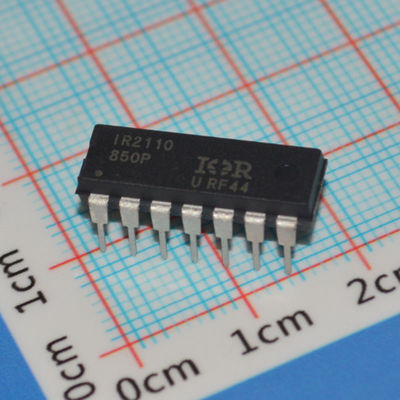

Sirkuit Terpadu IR2110PBF Driver Tinggi-Rendah 600V Arus Puncak 2A Logika 10V-20V Waktu Naik 500ns Paket / Casing 14-DIP (0.300", 7.62mm) -40°C hingga +125°C

IR2110PBF

Fitur

• Saluran terapung yang dirancang untuk operasi bootstrap Beroperasi sepenuhnya pada +500V atau +600V Toleransi terhadap tegangan transisi negatif dV/dt

• rentang pasokan drive gerbang dari 10 hingga 20V

• Penguncian bawah tegangan untuk kedua saluran

• 3,3V kompatibel logika Berbagai pasokan logika terpisah dari 3,3V untuk 20V Logika dan kekuatan tanah ± 5V offset

• Input yang dipicu CMOS Schmitt dengan pull-down

• Siklus demi siklus logika shutdown yang dipicu tepi

• Penundaan penyebaran yang cocok untuk kedua saluran

• Output dalam fase dengan input

Deskripsi

IR2110/IR2113 adalah tegangan tinggi, kecepatan tinggi MOSFET daya dan IGBT driver dengan independen tinggi dan rendah sisi dirujuk saluran output.Teknologi HVIC dan CMOS yang terisolasi memungkinkan konstruksi monolitik yang kokoh. Logic input kompatibel dengan standar CMOS atau LSTTL output, sampai ke 3.3V logika. driver output memiliki tingkat buffer arus pulsa tinggi yang dirancang untuk transmisi lintas driver minimal.Penundaan penyebaran disesuaikan untuk menyederhanakan penggunaan dalam aplikasi frekuensi tinggiSaluran terapung dapat digunakan untuk mengemudi MOSFET atau IGBT daya saluran N dalam konfigurasi sisi tinggi yang beroperasi hingga 500 atau 600 volt.

Informasi

Menggambar
