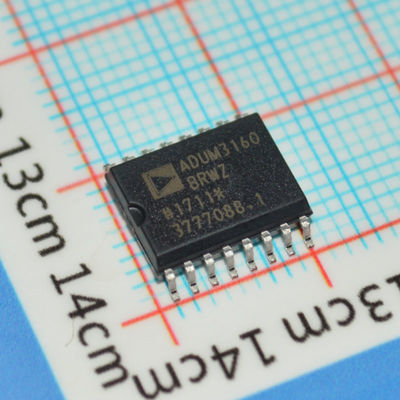

ADUM3160BRWZ 2.5kV USB Isolator Full/Low Speed 16Mbps 3V-5.5V SOIC-16 -40°C sampai +105°C

ADUM3160BRWZ

andnbsp;

FITUR

Kompatibel dengan USB 2.0

Laju data rendah dan penuh: 1.5 Mbps dan 12 Mbps

Komunikasi dua arah

Operasi VBUS 4.5 V hingga 5.5 V

Arus suplai hulu maksimum 7 mA pada 1.5 Mbps

Arus suplai hulu maksimum 8 mA pada 12 Mbps

Arus diam hulu maksimum 2.3 mA

Perlindungan hubung singkat hulu

Kinerja ESD kontak Kelas 3A sesuai ANSI/ESD STM5.1-2007

Operasi suhu tinggi: 105anddeg;C

Kekebalan transien mode umum tinggi: andgt;25 kV/andmu;s

Paket bodi lebar SOIC 16-pin

Sesuai dengan RoHS

Berkualifikasi untuk aplikasi otomotif

andnbsp;

DESKRIPSI UMUM

ADuM31601 adalah isolator port USB berdasarkan teknologi iCouplerandreg; Analog Devices, Inc. Menggabungkan CMOS berkecepatan tinggi dan teknologi transformator inti udara monolitik, komponen isolasi ini memberikan karakteristik kinerja yang luar biasa dan mudah diintegrasikan dengan perangkat periferal yang kompatibel dengan USB berkecepatan rendah dan penuh.

Banyak mikrokontroler mengimplementasikan USB sehingga hanya menampilkan jalur D+ dan Dandminus; ke pin eksternal. Hal ini diinginkan dalam banyak kasus karena meminimalkan komponen eksternal dan menyederhanakan desain; namun, ini menghadirkan tantangan khusus ketika isolasi diperlukan. Karena jalur USB harus beralih antara secara aktif menggerakkan D+/Dandminus; dan memungkinkan resistor eksternal untuk mengatur keadaan bus, ADuM3160 menyediakan mekanisme untuk mendeteksi arah aliran data dan kontrol atas keadaan buffer keluaran. Arah data ditentukan berdasarkan paket-per-paket.
