ADT6501SRJZP085RL7 85°C Penukar Termal ±1°C Keakuratan 2.7V-5.5V SOT-23-5 10μA Daya Rendah AEC-Q100

ADT6501SRJZP085RL7

andnbsp;

FITUR

Akurasi ambang batas andplusmn;0.5anddeg;C (tipikal)

Titik trip yang diatur pabrik dari

andminus;45anddeg;C hingga +15anddeg;C dalam peningkatan 10anddeg;C

+35anddeg;C hingga +115anddeg;C dalam peningkatan 10anddeg;C

Tidak memerlukan komponen eksternal

Suhu maksimum 125anddeg;C

Output open-drain (ADT6501/ADT6503)

Output push-pull (ADT6502/ADT6504)

Histeresis yang dapat dipilih pin sebesar 2anddeg;C dan 10anddeg;C

Arus suplai 30 andmicro;A (tipikal)

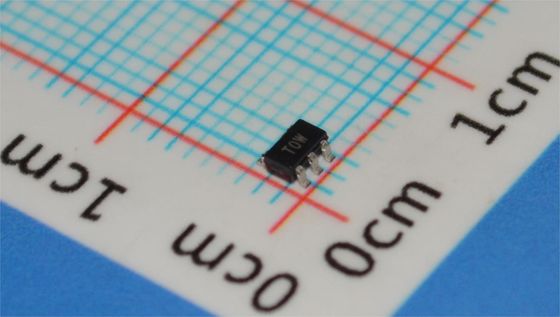

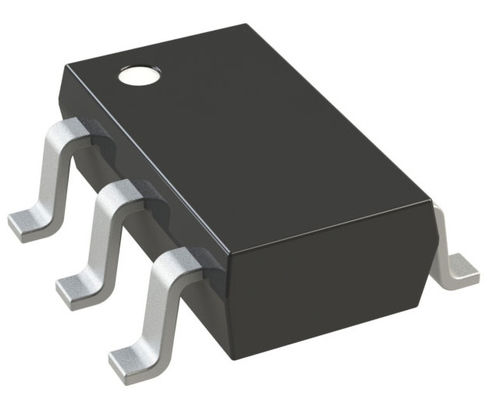

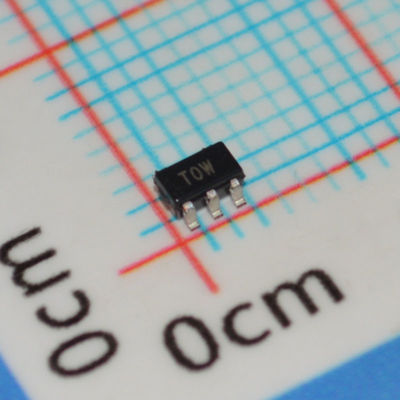

Paket SOT-23 5-pin yang hemat ruang

APLIKASI

Peralatan medis

Otomotif

Ponsel

Hard disk drive

Komputer pribadi

Peralatan uji elektronik

Peralatan rumah tangga

Pengendalian proses

andnbsp;

DESKRIPSI UMUM

ADT6501/ADT6502/ADT6503/ADT6504 adalah sakelar suhu titik trip yang tersedia dalam paket SOT-23 5-pin. Setiap bagian berisi sensor suhu celah pita internal untuk penginderaan suhu lokal. Ketika suhu melintasi pengaturan titik trip, output logika diaktifkan. Output logika ADT6501/ADT6503 aktif rendah dan open-drain. Output logika ADT6502/ADT6504 aktif tinggi dan push-pull. Suhu didigitalkan ke resolusi 0,125anddeg;C (11-bit). Pengaturan titik trip pabrik berjarak 10anddeg;C mulai dari andminus;45anddeg;C hingga +15anddeg;C untuk model ambang batas dingin dan dari +35anddeg;C hingga +115anddeg;C untuk model ambang batas panas. Perangkat ini tidak memerlukan komponen eksternal dan biasanya mengkonsumsi arus suplai 30 andmu;A. Histeresis dapat dipilih pin pada 2anddeg;C dan 10anddeg;C. Sakelar suhu ditentukan untuk beroperasi pada rentang suplai 2,7 V hingga 5,5 V. ADT6501 dan ADT6502 digunakan untuk memantau suhu dari +35anddeg;C hingga +115anddeg;C saja. Oleh karena itu, pin output logika menjadi aktif ketika suhu naik lebih tinggi dari suhu titik trip yang dipilih.

ADT6503 dan ADT6504 digunakan untuk memantau suhu dari andminus;45anddeg;C hingga +15anddeg;C saja. Oleh karena itu, pin output logika menjadi aktif ketika suhu turun lebih rendah dari suhu titik trip yang dipilih.
