CM1213A-02SR 2A Filter EMI Saluran Ganda 50V Peringkat Peredaman Lebar 100MHz-3GHz Kehilangan Sisipan Rendah Ideal untuk Perlindungan Jalur Data Kecepatan Tinggi

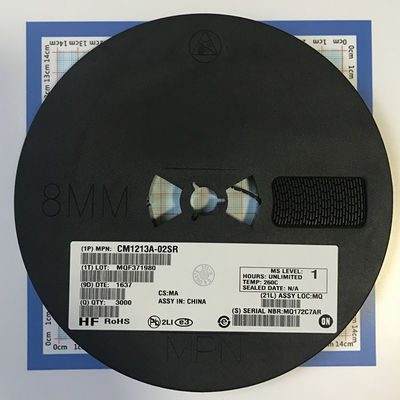

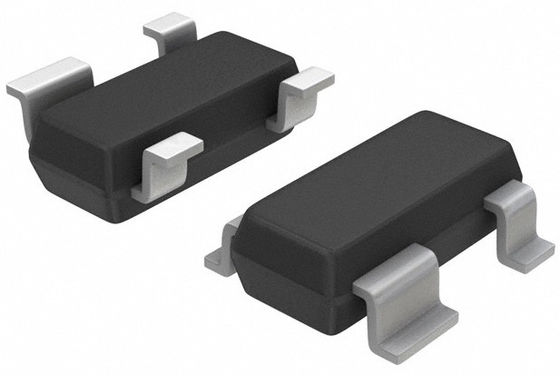

CM1213A-02SR

Deskripsi Produk Keluarga rangkaian dioda CM1213A telah dirancang untuk memberikan perlindungan ESD untuk komponen elektronik atau subsistem yang membutuhkan beban kapasitif minimal.Perangkat-perangkat ini sangat ideal untuk melindungi sistem dengan data tinggi dan kecepatan jam atau untuk sirkuit yang membutuhkan beban kapasitif rendahSetiap saluran ESD terdiri dari sepasang dioda berturut-turut yang mengarahkan impuls arus ESD positif atau negatif ke rel pasokan positif (VP) atau negatif (VN).Dioda Zener tertanam di antara VP dan VN, menawarkan dua keuntungan. pertama, ia melindungi rel VCC terhadap serangan ESD, dan kedua,itu menghilangkan kebutuhan untuk kondensator bypass yang sebaliknya akan diperlukan untuk menyerap serangan ESD positif ke tanah. CM1213A akan melindungi terhadap pulsa ESD hingga 12 kV menurut standar IEC 61000−4−2.

Fitur

Satu, Dua, dan Empat Saluran Perlindungan ESD

Catatan: Untuk perangkat 6 dan 8-saluran, lihat lembar data CM1213.

Memberikan Perlindungan ESD untuk IEC61000-4-2 Level 4

Pengeluaran Kontak +-12 kV

Kapasitas Masuk Saluran Rendah 0,85 pF

Perubahan Kapasitas Minimal dengan Suhu dan Tegangan

Pencocokan Kapasitas Masuk Saluran 0,02 pF Tipikal adalah Ideal untuk Sinyal Diferensial

Setiap pin CH (I/O) dapat menahan lebih dari 1000 pukulan ESD*

SZ Prefiks untuk otomotif dan aplikasi lain yang membutuhkan persyaratan situs dan perubahan kontrol yang unik; AEC-Q101 Berkualifikasi dan Mampu PPAP

Perangkat ini bebas dari Pb−, bebas dari Halogen/BFR dan sesuai dengan RoHS

Keuntungan kami:

• Produk berkualitas tinggi --- penawaran kami adalah 100% baru dan asli, ROHS
• Harga yang kompetitif --- saluran pembelian yang baik dengan harga yang baik.
• Layanan profesional --- pengujian kualitas yang ketat sebelum pengiriman, dan layanan purna jual yang sempurna setelah pembelian.
• Inventaris yang memadai --- Dengan dukungan dari tim pembelian kami yang kuat,
• Pengiriman cepat --- kami akan mengirimkan barang dalam 1-3 hari kerja setelah pembayaran dikonfirmasi.

Pastikan untuk memenuhi kebutuhan Anda untuk semua jenis komponen.^_^


Daftar produk
Kami menyediakan serangkaian komponen elektronik, berbagai semikonduktor, aktif dan pasif komponen. Kami dapat membantu Anda untuk mendapatkan semua untuk bom PCB, dalam satu kata, Anda dapat mendapatkan solusi satu atap di sini,


Penawaran termasuk:
Sirkuit terpadu, IC memori, Diode, Transistor, Kondensator, Resistor, Varistor, Fuse, Trimmer & Potentiometer, Transformer, Baterai, Kabel, Relay, Switch, Konektor, Blok Terminal,Kristal & osilator, Induktor, Sensor, Transformer, IGBT Driver, LED,LCD, Konverter, PCB (Board Circuit Printed),PCBA (PCB Assembly)

kuat dalam merek:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, dll.
